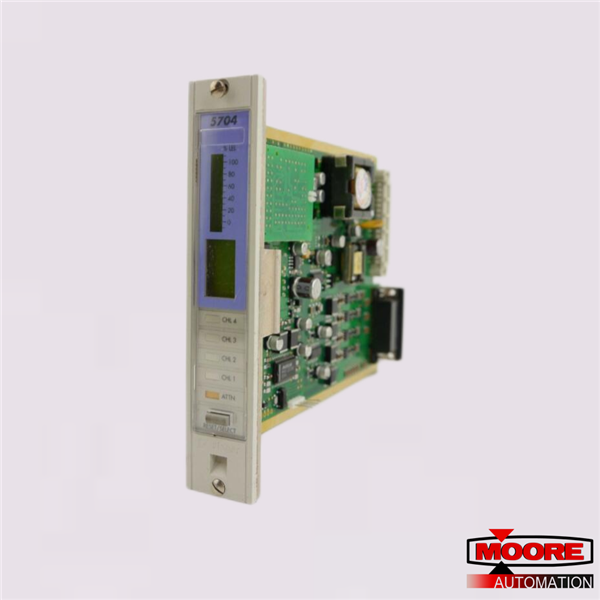

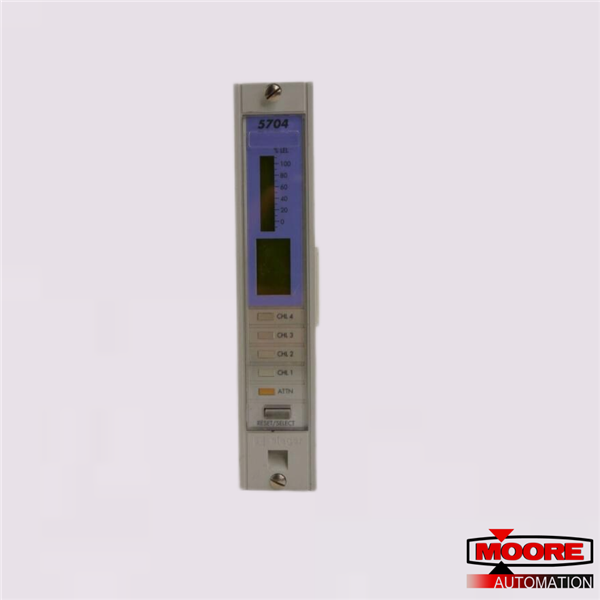

El sistema de control serie 5704 es parte de la familia System 57 y está diseñado para monitorear detectores de gas industriales montados en campo. Las principales características del sistema son:
* Proporciona hasta 64 canales de detección de gas en un subrack estándar de 19'' utilizando un formato de tarjeta 3U.
* Proporciona hasta 32 canales de detección de gas en medio sub-rack de 19'' usando un formato de tarjeta 3U.
* Bastidores disponibles para cableado de campo de acceso frontal y posterior.
* Conexiones de campo simples para cables de hasta 2,5 mm2 (14 AWG).
* Cuatro canales por tarjeta de una pulgada de ancho.
* Tarjetas de control extraíbles sin alterar el resto del cableado.
* Versiones de puente catalítico o tarjeta de control de entrada de 4 - 20 mA.
* Opciones de salida de relé de cambio de alarma.
* Opcional operación retardada en el tiempo de los relés de alarma.
* Modo multialarma para alarmas maestras, zonificadas y votadas.
* Salidas de alarma ascendente, descendente, STEL, LTEL y actualización.
* Entradas remotas de inhibición y reinicio por tarjeta.
* Salidas de monitor aisladas opcionales de 0 - 20 mA o 4 - 20 mA por canal.
* Fácil de calibrar y operar usando una Tarjeta de Ingeniería dedicada.
* Cumple con EMC

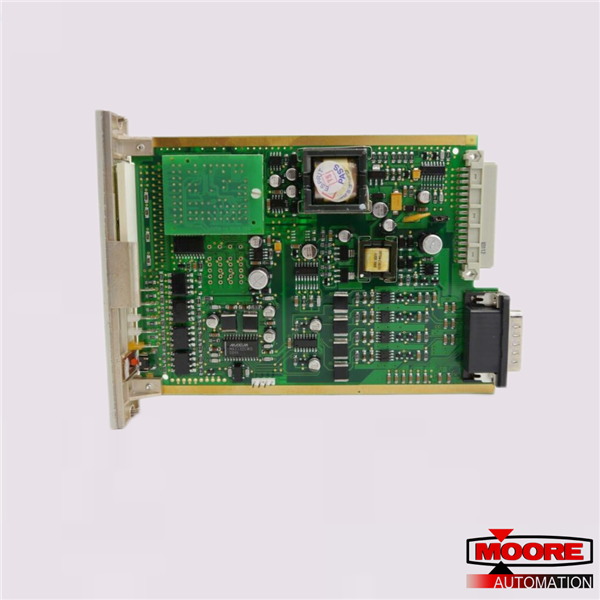

* Tipo de producto: Tarjeta de control de cuatro canales Entrada de 4 - 20 mA
* Consumo de energía: 8,3 W (máximo). 7,5 W (típico).
* Voltaje de salida alimentado por bucle: aislado 24 V ± 5 % regulado, 25 mA máximo para dispositivos alimentados por bucle.
* Protección de bucle: Cortocircuito, voltaje de circuito abierto de ±50 V.
* Configuración: Fuente de corriente del sensor.
* Rango de señal de medición: 0 a 25 mA (lineal).
* Resistencia máxima de línea: resistencia de bucle de 500 ohmios, incluido el sensor.
* Tensión de ruptura de aislamiento: Más de ±50 V CC al sistema 0 V
* Peso: 0,18 kg
