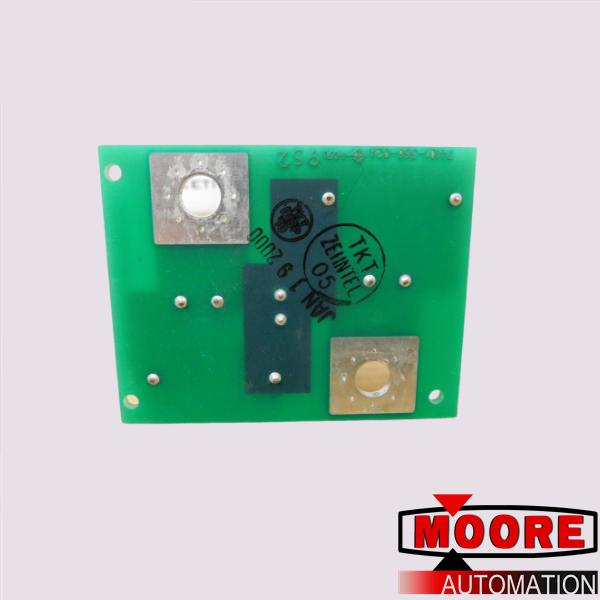

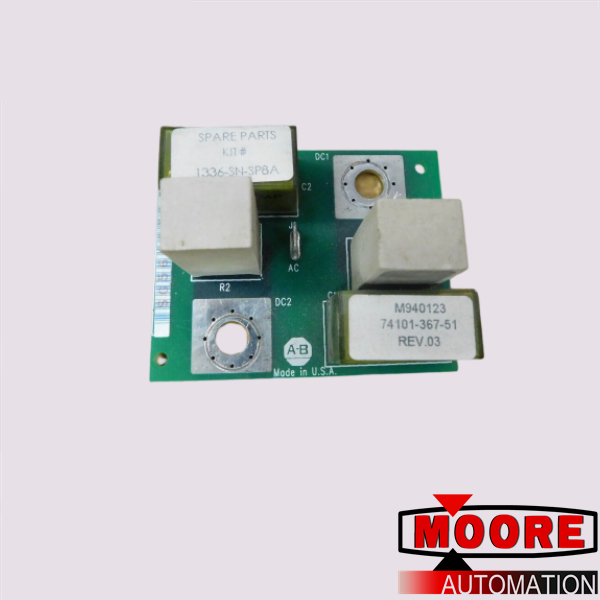

1336-SN-SP8A 74101-367-51 | | Placa PCB

La placa de circuito impreso o PCB 1336-SN-SP8A también se conoce como placa amortiguadora de convertidor. Es un conjunto de placa amortiguadora de convertidor SCR independiente. Esta placa de protección del convertidor está ubicada en el conjunto del convertidor de la unidad y sirve como placa de protección del convertidor de reemplazo para las unidades 1336 Plus, Force, Impact y Plus II. Es compatible con las unidades E-Frame.

El conjunto de placa protectora del convertidor PCB 1336-SN-SP8A consta de 3 placas protectoras, una placa de montaje de cobre y tornillos separadores para la instalación. La placa amortiguadora del convertidor 1336-SN-SP8A es adecuada para variadores E-Frame con voltajes nominales de entrada de 230 voltios CA, 460 voltios CA y 575 voltios CA. También es compatible con las unidades 1336 Plus, Force, Impact y Plus II que tienen potencias nominales que van desde 150 caballos de fuerza hasta 250 caballos de fuerza. La placa amortiguadora del convertidor 1336-SN-SP8A es compatible con versiones anteriores y puede servir como pieza de repuesto para versiones anteriores de la placa amortiguadora del convertidor.

La placa amortiguadora del convertidor 1336-SN-SP8A se instala cerca del módulo SCR dentro del disipador de calor del variador 1336. Para instalar la placa amortiguadora del convertidor 1336-SN-SP8A, primero acceda al conjunto SCR (consulte la guía de solución de problemas para las unidades 1336 IMPACT-6.2, 1336 FORCE-6.2 o 1336 PLUS-6.2), luego retire los tornillos que sujetan la placa de protección del convertidor 1336-SN-SP8A. hundir. Alinee los orificios de la barra colectora con la placa de cobre proporcionada y fije la placa amortiguadora del convertidor a la barra colectora. Conecte el disipador de calor mientras sigue los pasos en el orden inverso al proceso de extracción y encienda la alimentación.
