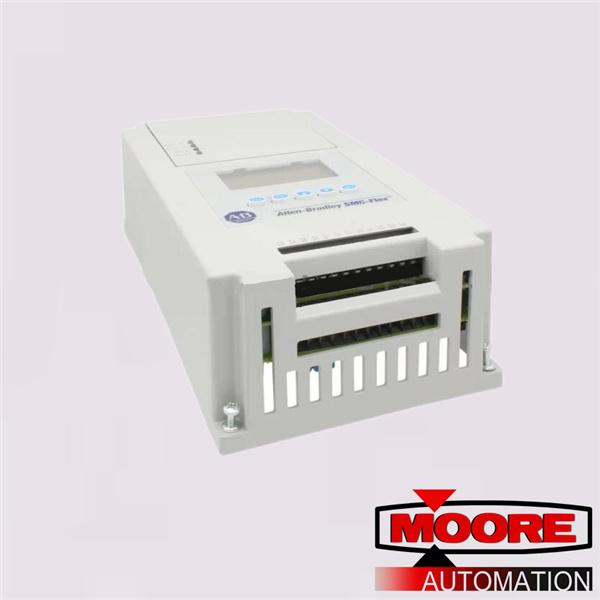

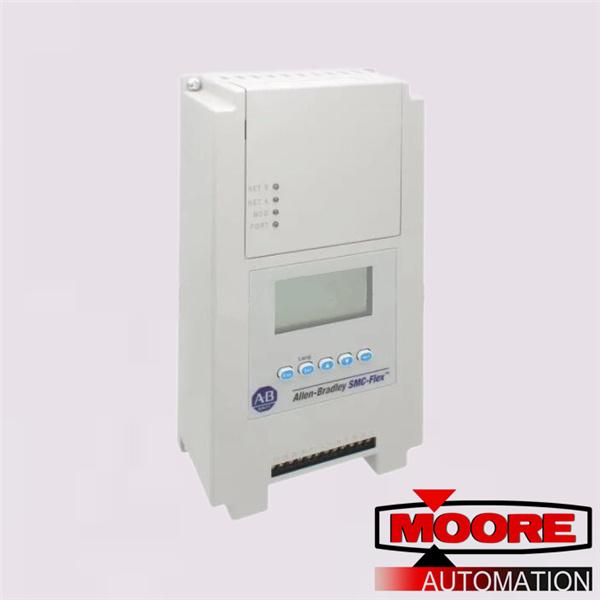

El 150-F361NBD es un controlador de motor inteligente SMC Flex. Este componente es un controlador de estado sólido que tiene un requisito de voltaje de línea de entrada de 200-460 VCA, trifásico, 50/60 Hertz, voltaje de control de 100 a 240 VCA (unidades de 5 a 480 A) con salida de corriente nominal de 361 amperios. potencia nominal de 300 HP a 460VAC para conexión en línea y 500 HP a 460VAC para conexión Delta.
El controlador de motor inteligente (SMC) 150-F25NBD está fabricado para implementar un arranque, parada y control eficiente de los motores, evitando daños debido al estrés operativo para maximizar las horas de funcionamiento del motor y ahorrar energía al reducir y prevenir señales eléctricas no deseadas e innecesarias. Pertenece al microprocesador y componente de estado sólido de la familia SMC-Flex de dispositivos de gestión de motores, que también puede denominarse arrancador suave.
Se debe aplicar un cableado adecuado a este dispositivo. La aplicación adecuada del cableado y del torque reduce el sobrecalentamiento de los terminales del arrancador suave. Como se trata de un dispositivo clasificado para una salida de corriente de 361 amperios, el kit de terminales recomendado para usar es el 199-LG1 con una longitud de pelado de cables de 18-25 mm. El rango de tamaño de conductor apropiado es de 25 a 240 mm cuadrados o #6 a 250 MCM. Para el lado de la línea, un máximo no. de Dos (2) Terminales por polo. De manera similar, el lado de carga requiere lo mismo. Al apretar, el par aplicado para el terminal de cable será de 42 Nm o 275 lb/pulg. Para la terminación Lug-Busbar, el apriete será de 28 Nm o 250 lb/in.
