Fabricante.Número de pieza: |
1734-485ASC |
|
|
Fabricante: |
|
|
|
Descripción : |

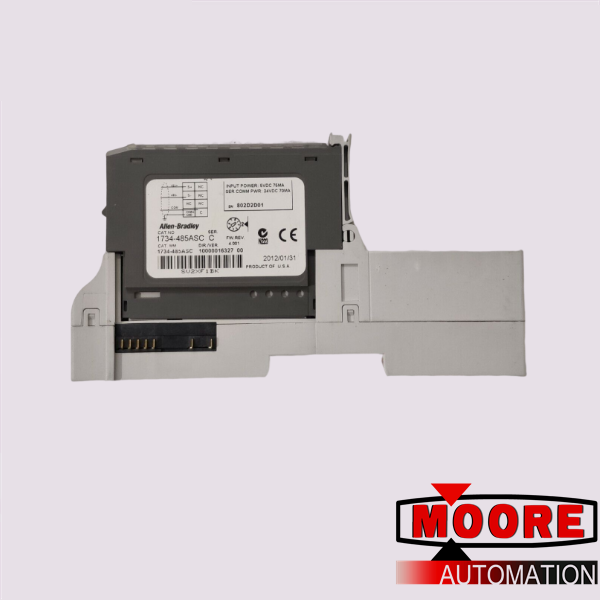

El módulo de E/S / Automation 1734-485ASC es un módulo de E/S puntual. Ha sido diseñado y fabricado como parte de la serie Point I/O 1734.
|
|
|
Descripción completa: |
El módulo de E/S puntual 1734-485ASC se puede conectar a la red industrial RS-422 o a la red industrial RS-485. Este módulo está diseñado para conectarse con cables blindados porque los cables blindados reducirán significativamente el ruido eléctrico en el sistema que, de otro modo, interrumpiría las señales de la red. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
El producto 1734-485ASC es un módulo de interfaz serie. Estos módulos ASCII tienen una interfaz DeviceNet impresionable para una variedad de dispositivos ASCII como RS-232, RS-485 y RS-422 ASCII. El producto se encarga principalmente de proporcionar las conexiones de transmisión al dispositivo ASCII. El módulo 1734-485ASC se conecta a la red RS-485 o RS-422.
El módulo 1734-485ASC cuenta con la opción de un cable blindado para reducir los efectos de la discordia eléctrica. Sólo un lado del escudo está conectado a tierra. Si ambos extremos del blindaje están conectados a tierra, puede ocurrir una falla ya que el blindaje conectado a tierra en ambos extremos puede formar un bucle. En este contexto, se sugiere que el blindaje nunca se conecte al lado general del circuito lógico. Por lo general, el blindaje está conectado a tierra directamente al chasis. Sin embargo, la conexión de este último no es accesible para el bloque de terminales extraíble del producto 1734-485ASC. La conexión se realiza en el carril DIN. El riel DIL del panel metálico se monta en la interfaz de entrada-salida del usuario.
El módulo 1734-485ASC viene con una red RS-485 de 2 cables o una red RS-422 de 4 cables. El segundo extremo del cable terminal se conecta al módulo ASCII usando los lugares apropiados en el bloque de terminales 1734-TB. Es posible que esté marcado que el terminal tiene marcas en la caja del módulo. Se puede encender la alimentación del dispositivo y del módulo ASCII. Es necesario configurar los tamaños de búfer del módulo ASCII.
Las notas generales son de 20 y 20 bytes. Los parámetros requeridos se pueden configurar opcionalmente en el archivo de configuración según sea necesario en los datos ASCII si se requieren más de 20 bytes para recibir o transmitir buffers. Además, el tamaño del mensaje de E/S se puede modificar según se desee. Para que esta reconfiguración se realice en el tamaño del buffer ASCII donde se encuentra el valor predeterminado. Se debe seguir el siguiente procedimiento para enviar datos al dispositivo serie conectado. En la etapa inicial, los datos deben enviarse al dispositivo ASCII.
Es el módulo ASCII el que debe transmitir los datos al dispositivo serie. A través del terminal de mensajes de Entrada-Salida, el módulo ASCII transmite una serie de caracteres desde el maestro DeviceNet al dispositivo serie. Sólo bajo un procedimiento estricto la cadena de caracteres recibida puede transferirse al dispositivo serie. Se recibe la longitud del búfer de caracteres de transmisión, es decir, el número de bytes definidos o se detecta y activa el carácter terminador de fin de cadena definido. Cuando se cumple cualquiera de las condiciones, el módulo ASCII guarda y almacena la cadena de valor en la memoria intermedia interna de datos de cadena DeviceNet y la envía como salida al puerto serie.
