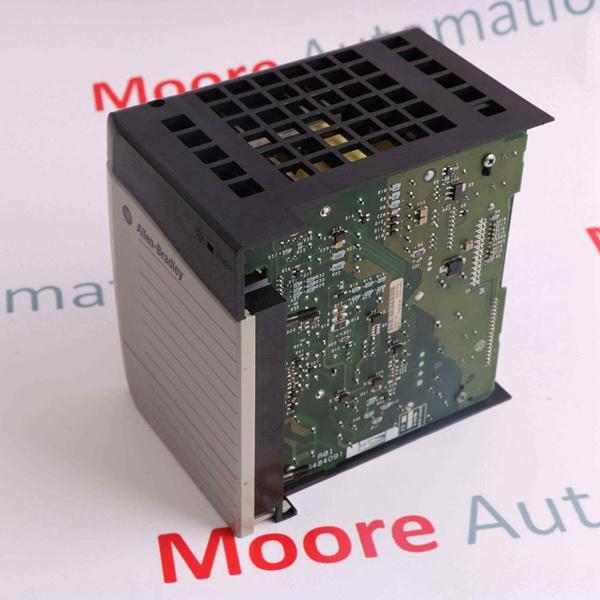

Módulo de E/S 1756-IF4XOF2F

El 1756-IF4FXOF2F es un módulo de E/S combinado analógico. Este módulo pertenece al sistema ControlLogix, que es compatible con el chasis ControlLogix 1756 y requiere la carcasa de bloque de terminales extraíble (RTB) 1756-TBS6H o 1756-TBCH.

El módulo tiene 4 entradas diferenciales de alta velocidad, submilisegundos, y 2 salidas de voltaje o corriente de alta velocidad. El módulo tiene una pantalla que muestra el estado de funcionamiento y salud del módulo, como el modo de calibración. El rango de entrada del 1756-IF4FXOF2F es +/-10 voltios, 0 a 10 voltios, 0 a 5 voltios y 0 a 20 miliamperios, con una indicación de exceso de rango cuando el módulo excede estos rangos. El voltaje de protección contra sobretensión es de 30 voltios CC y la corriente es de 8 voltios CA/CC. Su detección de circuito abierto es una lectura positiva a escala completa en 1 segundo.

El rango de salida del módulo es de +/-10 voltios, de 0 a 20 miliamperios y tiene una protección contra cortocircuitos cuya corriente está limitada electrónicamente a 21 miliamperios o menos. También tiene una protección contra sobretensión de 24 voltios CC y una detección de circuito abierto, pero se limita únicamente a la salida de corriente (tenga en cuenta que la salida debe configurarse en más de 0,1 miliamperios).

El 1756-IF4FXOF2F tiene clasificaciones de voltaje y corriente de 375 miliamperios (a 5,1 voltios CC) y 100 miliamperios (a 24 voltios CC) para su placa posterior y de -10 a 10 voltios y de 4 a 20 miliamperios tanto para las entradas como para las salidas analógicas. El consumo de energía del módulo es de 4,3 vatios y la potencia se disipa a 4,3 vatios para el voltaje y 4,7 vatios para la corriente. La disipación térmica es de 14,66 BTU/hora y 16,02 BTU/hora para el voltaje y la corriente respectivamente. Su consumo actual a 5,1 voltios es de 375 miliamperios y 100 miliamperios a 24 voltios. También tiene un período de actualización de 300 us minutos de tiempo de escaneo y presenta escaneos de canales de submilisegundos y muestreo sincronizado en múltiples módulos.
