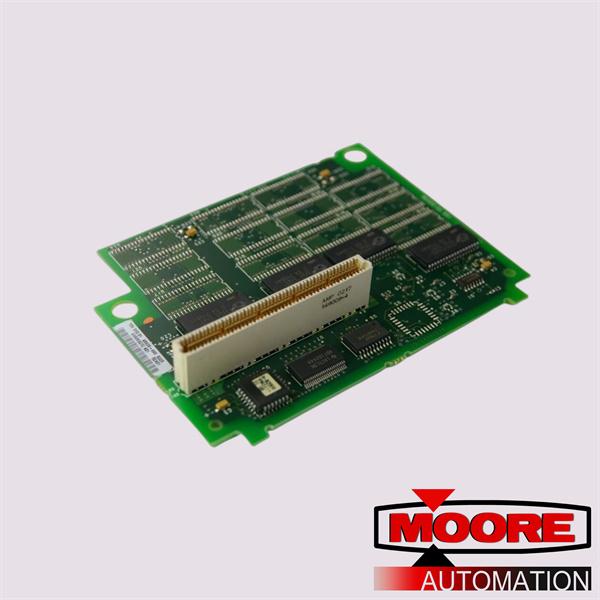

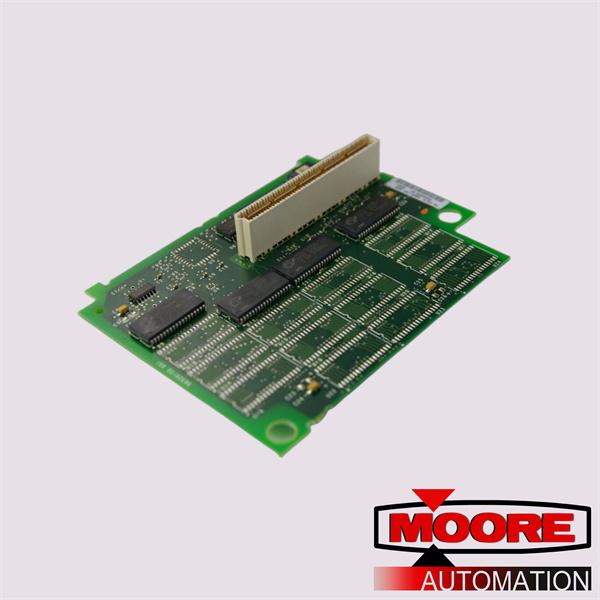

El ControlLogix 1756-M13 es un módulo de memoria de expansión.
La placa de memoria 1756-M13 es una placa de memoria para los controladores ControlLogix5555 Serie A fabricados por . Su tamaño de memoria es de 1,5 megabytes y su inmunidad a descargas electrostáticas tiene una clasificación de 6 kilovoltios para descarga por contacto indirecto y de 8 kilovoltios para descarga al aire. Su clase de emisiones es Grupo 1, Clase A y es volátil. Sus índices de resistencia a golpes mecánicos son de 50 G cuando no está operativo y de 30 G cuando está en uso. Los índices de vibración mecánica de esta placa de memoria son 2 G de 10 a 500 Hertz y tiene una carcasa abierta.
Además, la alimentación entrante y la alimentación de la batería deben desconectarse del controlador antes de instalar y conectarle la placa de memoria 1756-M13. El indicador de estado OK en el panel frontal del controlador ControlLogix5555 permite a los operadores o técnicos verificar fácilmente si el módulo de memoria está instalado correctamente. La placa de memoria 1756-M13 tiene un rango de temperatura de funcionamiento de 0 a 60 grados Celsius y puede funcionar en un entorno industrial con clasificación de grado de contaminación 2. Se puede utilizar un módulo de batería ControlLogix 1756-BATM en el controlador mientras la placa de memoria 1756-M13 está conectada. Es adecuado para su uso en aplicaciones en entornos con una clasificación de humedad relativa sin condensación del 5 al 95 %. Cuando no esté en uso, este módulo se puede almacenar en un ambiente donde el rango de temperatura sea de -40 a 85 grados Celsius.
