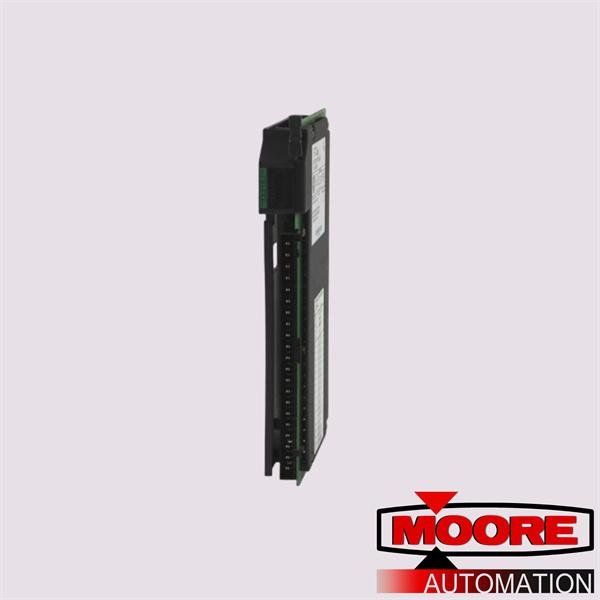

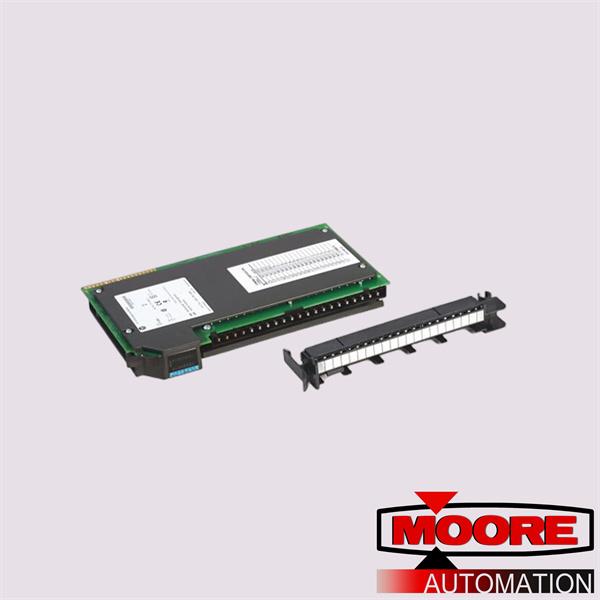

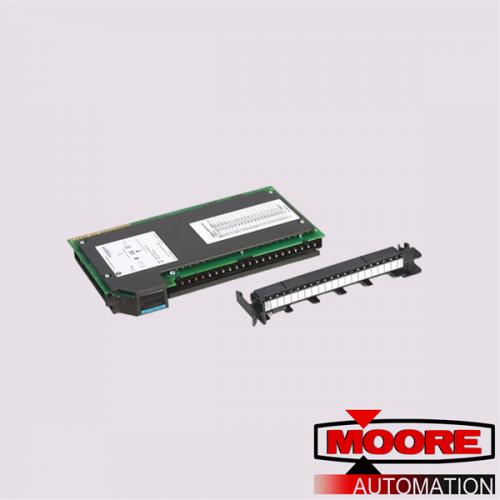

El módulo de entrada de CC 1771-IBDK se fabrica como parte de la serie PLC 5 y viene con 16 entradas. Este módulo de entrada de CC funciona con un rango de voltaje entre 10 y 30 voltios de CC. Las 16 entradas del módulo de entradas de CC 1771-IBDK son todas entradas disipadoras. Las dimensiones de este módulo de entrada son 89 x 165 x 51 milímetros o 3,5 x 6,5 x 2 pulgadas. El módulo de entrada de CC 1771-IBDK está protegido por una capa protectora resistente a productos químicos agresivos y a la humedad.
El módulo 1771-IBDK tiene 16 entradas con una categoría de voltaje disipador (carga de fuente) de 10 a 30 VCC. Tiene un rango de voltaje de funcionamiento de 10 - 30 V CC. Tiene un retraso de señal típico de 1,3 ms (±0,1) en estado encendido CC y 1,3 ms (±0,1) en estado apagado CC. Tiene una corriente máxima en estado apagado de 2 mA y una carga de corriente de placa posterior de 130 mA. Tiene una disipación de potencia máxima de 6W y una disipación térmica de 20,3 BTU/h. Está instalado en un chasis de E/S 1771 que contiene un procesador PLC. Las bandas para colocarlo en la ranura derecha se encuentran entre los pines 16 y 18 para el conector superior y entre los pines 10 y 12 para el conector inferior.
