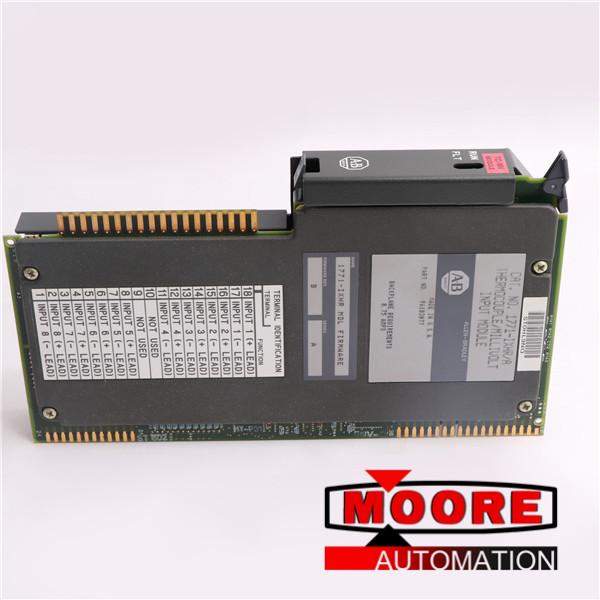

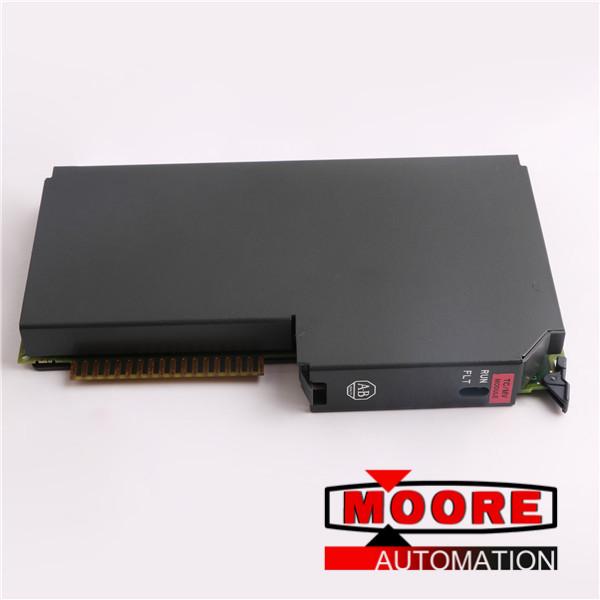

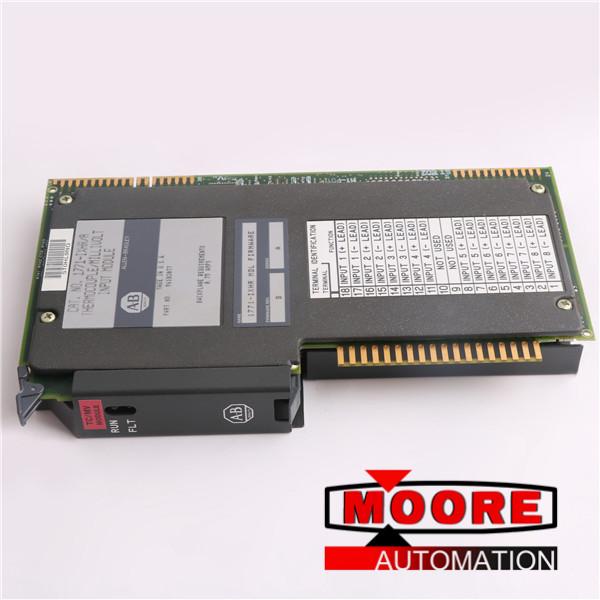

El 1771-IXHR es un PLC 5 entrada analógica Módulo. es un termopar / milivolt Módulo de entrada para transferir palabras de datos de entrada de su memoria a la PLC procesador Tabla de datos y palabras de configuración de transferencia usando transferencia de bloque Programación. El 1771-IXHR Requiere A Slot Para la instalación en a 1771 I / o Chasis y no necesita energía externa Suministro.

El 1771-IXHR módulo posee 8 entradas diferenciales flotantes Para los rangos de entrada de termopar o milivolt, que incluyen tipos b, e, j, k, t, r y s termopares y ± 100 milivoltios. Se permiten 8 del mismo tipo de entradas o 4 entradas cada una de las 2 tipos diferentes. El 1771-IXHR Incluye compensación de cruce fría con un rango de 0-60 ° C y ± 0.5 ° C Precisión. Tiene un seleccionable Escala de temperatura de ° C o ° F con una resolución de temperatura de 0.1 ° C o 0.1 ° F y resolución milivolida de 1 μV. Requiere un backplane Carga actual de 750MA en 5v y tiene un horario de actualización de canal de 25ms por 8 Canales. Su cableado está conectado al 1771-WI Brazo de cableado de campo que elimina la necesidad de desconectar los cables cuando Reemplazo del módulo El 1771-IXHR tiene una disipación de potencia máxima de 4.255W y la máxima disipación térmica de 14.5 BTU / HR. Las bandas de keying deben ponerse entre pasadores 20-22 y Pines 24-26 Para aceptar solo este módulo.

El 1771-IXHR El módulo tiene alto y de baja temperatura Alarmas que están seleccionables por el usuario contiene un verde Indicador de ejecución y un rojo flt indicador En el panel frontal para el poder y la falla Estado. en el encendido, se realiza autodiagnóstico e informes Estado. El 1771-IXHR proporciona Circuito abierto Detección en caso de que el termopar falla. Calibra automáticamente el desplazamiento y la ganancia para cada canal, eliminando la necesidad de potenciómetros.
