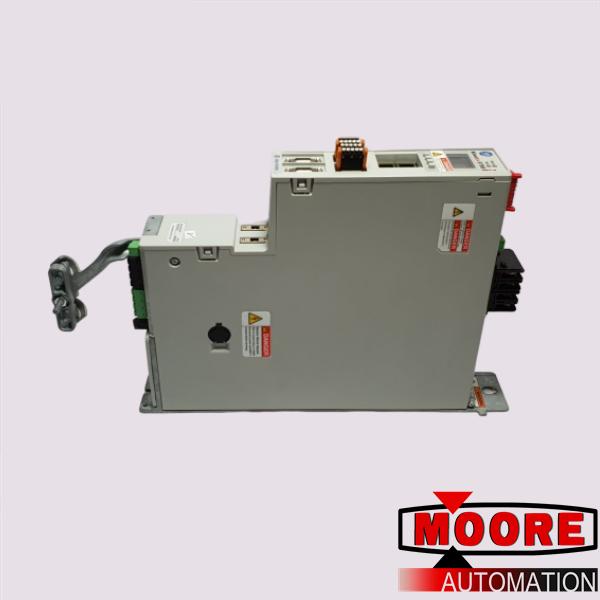

2198-D020-ERS3 | | Módulo de doble eje

El 2198-D020-ERS3 es un servovariador Kinetix 5700 de doble eje. Incorpora el variador con una característica de seguridad integrada y cableada que es una función de desconexión de par segura (STO) y clasificaciones de seguridad SIL CL3 y PLe. También proporciona soporte para retroalimentación de codificador Hiperface y DSL. Sus puertos Ethernet duales brindan soporte para topologías lineales y de anillo a nivel de dispositivo (DLR). Utiliza una puesta en marcha de un solo cable y sin sintonización, lo que simplifica la instalación y ahorra espacio.

La unidad 2198-D020-ERS3 tiene un ancho de módulo de 55 mm. Tiene unas dimensiones de 9,92 x 2,17 x 14,09 pulgadas y pesa 9,17 libras. Tiene una corriente de salida continua y máxima de 8 A y 20 A en valores RMS (media cuadrática) y 11,3 A y 28,2 A en valores 0 pico respectivamente. La potencia de salida continua a 324 - 528 V RMS trifásica es de 5,5 kW. Tiene una frecuencia PWM de 4 kHz y una capacitancia interna de 330 °F.

El servoaccionamiento 2198-D020-ERS3 tiene un diseño simple, potente y compacto para máquinas que requieren un gran número de ejes y mayor potencia. El variador tiene una función integrada de movimiento y seguridad a través de la red EtherNet/IP, lo que lo hace ideal para su uso en máquinas grandes. Con su control de motor de alto rendimiento y menor tiempo de integración, encuentra aplicación en diversas industrias, como bebidas, máquinas de pañales, máquinas de bolsas, máquinas de fabricación de neumáticos, cargadores de bandejas, etc.

El 2198-D020-ERS3 es un módulo de doble eje que pertenece al sistema servo Kinetix 5700. Este módulo de eje cuenta con una interfaz de comunicación Ethernet dual que se puede utilizar para implementar el control de movimiento a través de Ethernet I/P y conectarse a topologías lineales y de anillo a nivel de dispositivo (DLR). Este servoaccionamiento de doble eje tiene una función de seguridad integrada y es capaz de realizar ajustes avanzados a través de la tecnología de ajuste en tiempo real Load Observer.

El módulo de doble eje 2198-D020-ERS3 tiene una potencia de salida continua de 5,5 kW, una corriente de salida continua (rms) de 8,0 A, una corriente de salida continua de (paquete 0) de 11,3 A, una corriente de salida máxima (rms) de 20,0 A y Corriente de salida máxima (0-pico) de 28,2 A. El ancho de banda máximo admitido por el módulo para el bucle de velocidad es de 400 Hz para el bucle de velocidad y de 1000 Hz y 4 kHz para el bucle de corriente, mientras que la frecuencia de modulación de ancho de pulso (PWM) es de 4 kHz.
