Marca / fabricante:
dimensiones:
12.5cm*5.1cm*15.2cmpeso:
1.5kgPaís de Origen: :
United Statesdescripción:
Dual-axis InverterFabricante.Número de pieza: |
2198-D057-ERS3 |
Fabricante: |
|
Descripción : |

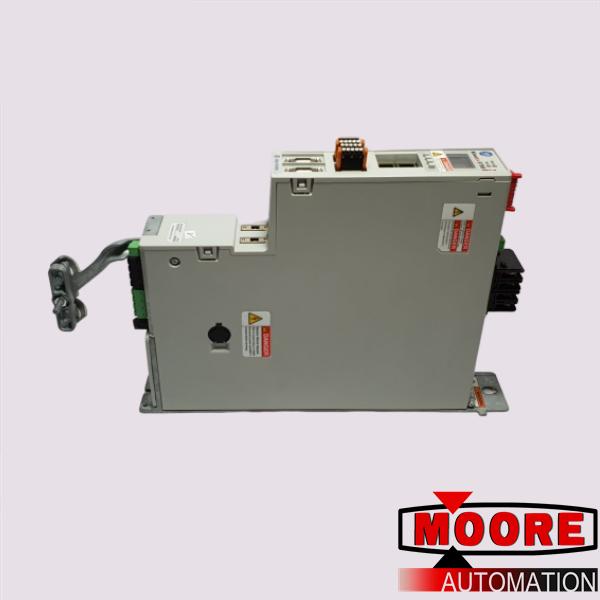

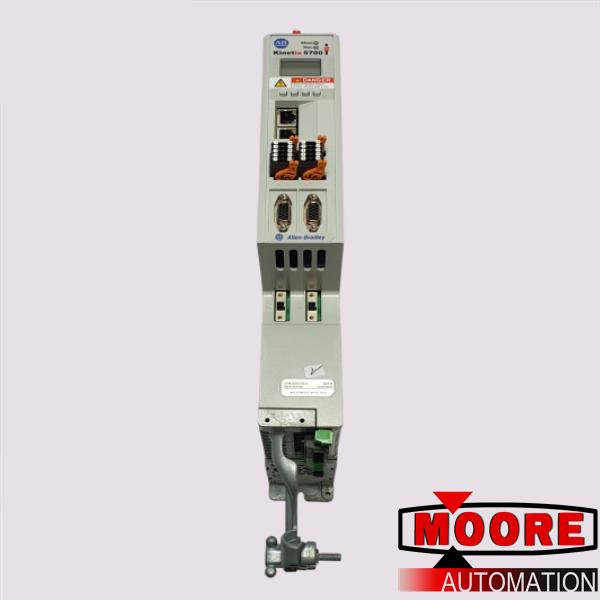

El 2198-D057-ERS3 es un módulo de eje que forma parte del servosistema Kinetix Ethernet I/P 5700. |
Descripción completa: |
Este servoaccionamiento es un inversor de doble eje con una potencia de salida continua de 8,0 kW a una entrada de 240 V y 15,9 kW a una entrada de 480 V. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
| Corriente de entrada CC @ 276…747 VCC | 24,5 A |
| Corte de energía continuo (nom) (480 V rms, trifásico) | 15,9 kilovatios |
| Corte de alimentación continuo (nom) (240V rms, trifásico a 1/2 potencia) | 8,0 kilovatios |
| Corriente de salida continua (0-pk) | 32,5 A |
| Corriente de salida continua (rms) | 23,0 A |
| Frecuencia PWM | 4 kilociclos |
| Ancho de banda Bucle actual | 1000Hz |
| Bucle de velocidad de ancho de banda | 400Hz |
| Línea de producto | Servosistema I/P Ethernet Kinetix 5700 |
El 2198-D057-ERS3 es un módulo de eje que forma parte del servosistema Kinetix Ethernet I/P 5700. Este servoaccionamiento es un inversor de doble eje con una potencia de salida continua de 8,0 kW a una entrada de 240 V y 15,9 kW a una entrada de 480 V. Tiene una corriente de salida continua de 32,5 A y una corriente máxima continua de 81,3 A. Admite máx. bucle de velocidad de 400 Hz, bucle de corriente de 1000 Hz y frecuencia PWM de 4 kHz.
El inversor de doble eje Kinetix 5700 2198-D057-ERS3 de es un módulo variador de inversor de doble eje que se utiliza en una amplia gama de aplicaciones de control de movimiento. Tiene un ancho de banda de velocidad de 400 Hz con una frecuencia de modulación de ancho de pulso de 4 KHz y una corriente de salida de 23 A que alcanza un máximo de 57 A.
El variador tiene una corriente de control de 2,3 A CC para un motor sin freno a 24 V CC y 8,3 A a 24 V CC para motores con frenos y tiene un aumento de corriente total de 4 A. El 2198-D057-ERS3 tiene una disipación de potencia nominal dependiente de la temperatura de 252 W al 20 %, 354 W al 40 %, 456 W al 60 %, 558 W al 80 % y 660 W al 100 %.
