2711P-RN8 | | módulo de comunicación

Acerca del producto

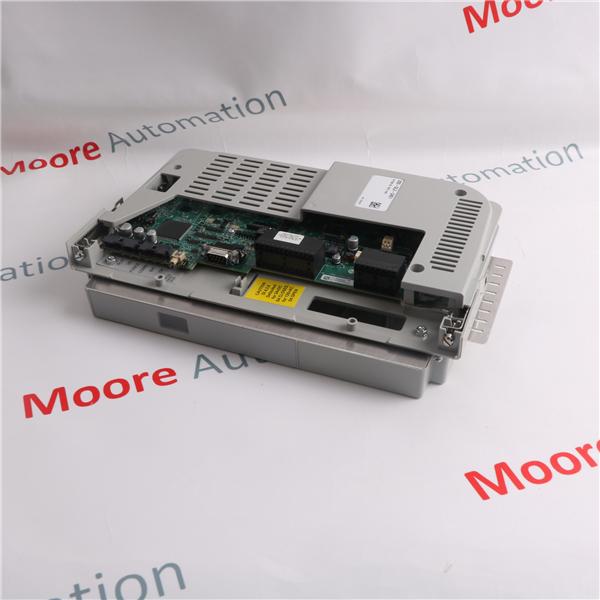

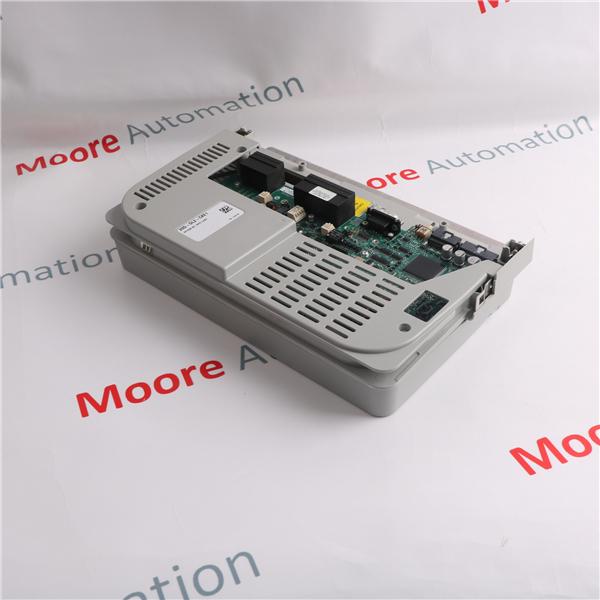

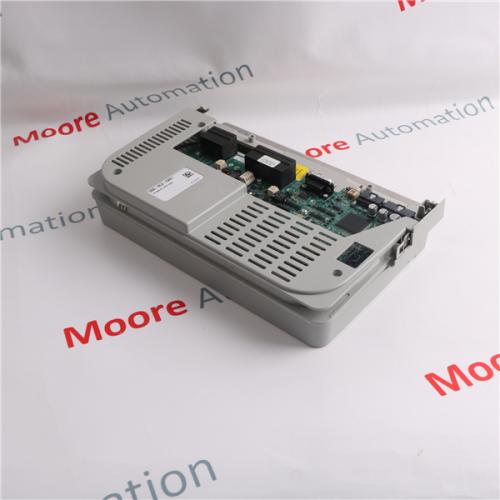

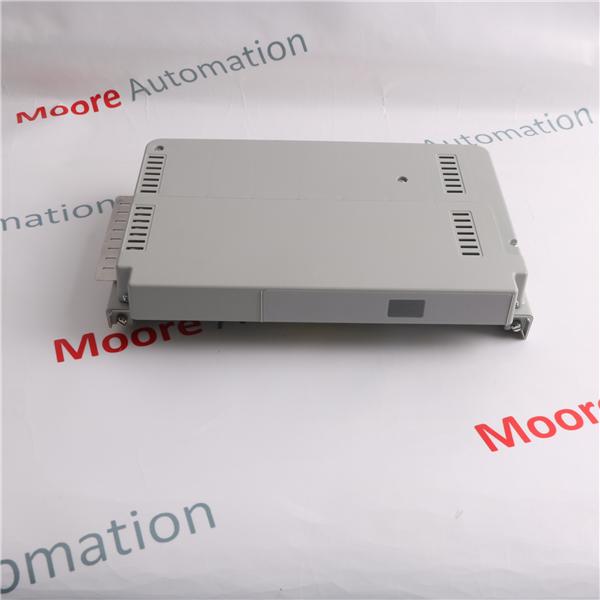

El módulo 2711P-RN8 es un módulo de comunicación DH+ para terminales de las series 400 y 600 de la gama de productos PanelView Plus. La tecnología de red DH+ está diseñada para aplicaciones industriales. Es una tecnología de red fácil de implementar que permite una comunicación sencilla entre computadoras, PLC y SLC. El cable recomendado para usar con conexiones con controladores SLC-5/04 es un cable trenzado blindado como el cable 1770-CD. El cable recomendado para conexiones con controladores PLC-5, PLC-5C y PLC-5E es un cable trenzado blindado (como el 1770-CD). El cable recomendado para conexiones con controladores ContolLogix como el módulo 2711P-RN8 es un cable trenzado blindado (como el 1770-CD). El cable 1770-CD se puede pedir en incrementos de 30,5 metros (100 pies).

El cable 1770-CD es un cable axial doble Belden 9463 que tiene un material conductor de cobre estañado de 20 AWG con un diámetro de 0,038 pulgadas, 2 conductores que se utilizan para la construcción de cables, una capacitancia de cable de 19,7 pF/pie, un cable nominal inductancia de 0,12 uH/pie, una impedancia del cable de 78 ohmios y la atenuación del cable a 1, 10, 50, 100, 200 y 400 MHz es 0,6, 2,1, 5, 7,5, 11 y 16 dB/100 metros, respectivamente. El peso del cable es de 36 libras por 1000 pies. La tensión de tracción máxima recomendada es de 48 libras y el radio de curvatura mínimo es de 2,4 pulgadas. Durante el almacenamiento, el módulo 2711P-RN8 debe mantenerse en un área con una temperatura ambiente entre -13 y 158 grados Fahrenheit. Para un funcionamiento óptimo, el rango de temperatura ambiente debe mantenerse entre 32 y 131 grados Fahrenheit. Los umbrales inferior y superior recomendados para la humedad relativa sin condensación son 5 y 95 %, respectivamente. La altitud máxima de funcionamiento para el módulo 2711P-RN8 es de 2000 metros.
