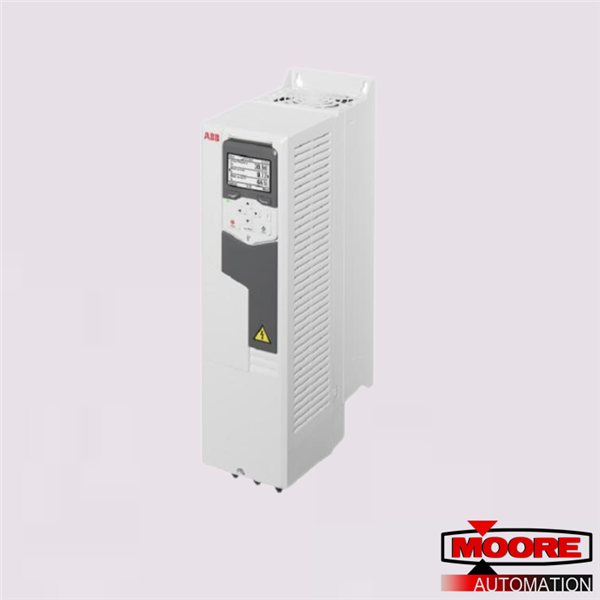

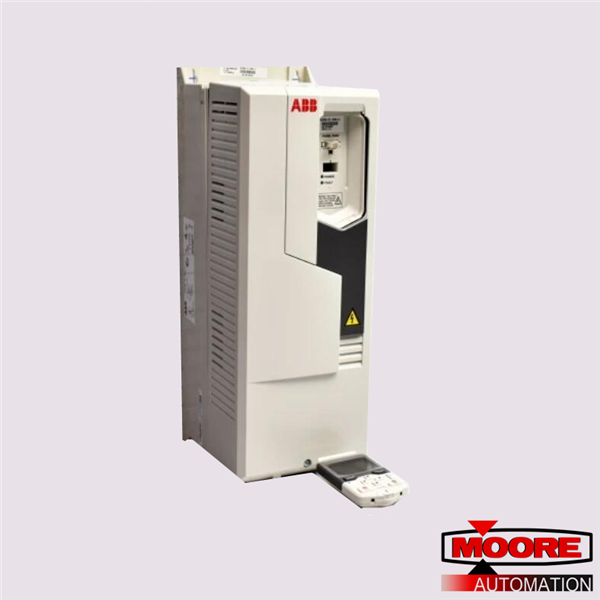

Inversor de CA ABB serie ACS580 para motor trifásico de 75 kW 400 V a 138 A con sobrecarga alta o de 90 kW a 161 A con clasificación de ventilador/bomba. Funciona en VxF, vector sin sensor o vector de flujo de circuito cerrado completo (cuando se instala una tarjeta de retroalimentación de codificador opcional). Convierte la entrada trifásica de frecuencia fija de 400 V a frecuencia variable de 400 V para controlar la velocidad de un motor de inducción de CA estándar.
Características
Sobrecarga: 150 % x 60 segundos cada 10 minutos (sobrecarga alta)
Sobrecarga: 110 % x 60 segundos cada 10 minutos (clasificación de ventilador/bomba)
Rango de control de velocidad: 0-500 Hz.
Frenado: Ninguno (unidad de frenado externa opcional)
Se suministra con
teclado del operador (panel de control asistente)
2 entradas analógicas, 6 entradas digitales, 2 salidas analógicas, 3 juegos de contactos de relé, terminales para comunicaciones RS-485/Modbus RTU, terminales para SIL3 de doble canal apagado de par seguro (STO), entrada de 24 V CA/CC para alimentar la unidad de control cuando el suministro principal está desconectado.
Corriente de entrada: [como corriente de salida]
Voltaje de entrada: 380-480 V trifásico +10 % -15 % a 50-60 Hz ±5 %
Cumplimiento de EMC: IEC EN61800-3:2004 + A1:2012 Categoría C2 (industrial o doméstico restringido)
