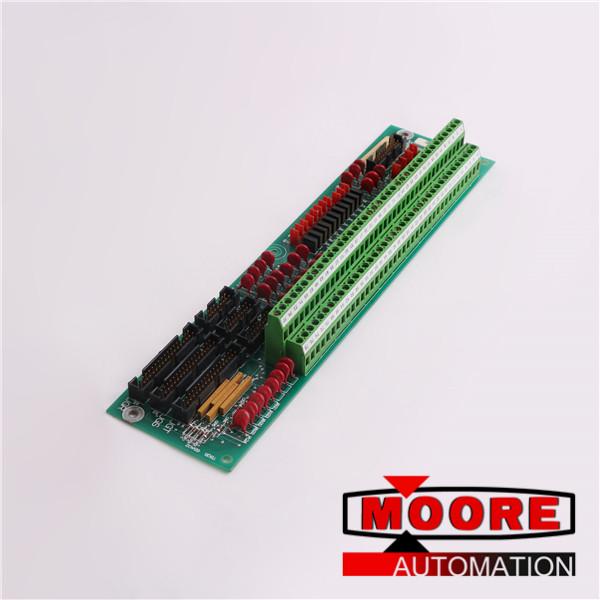

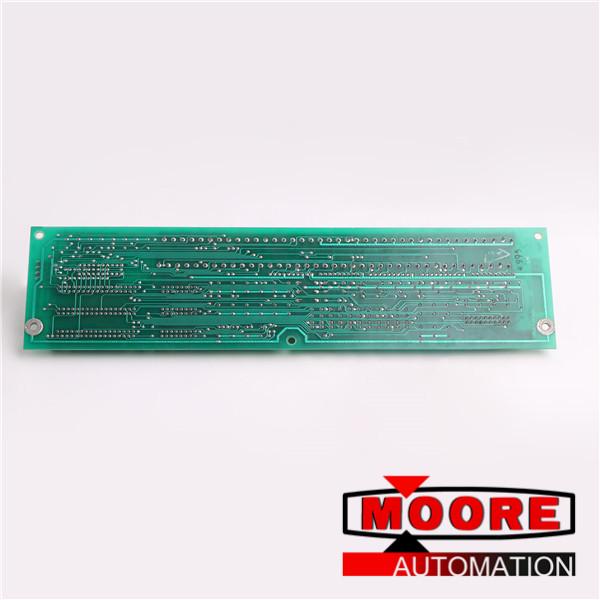

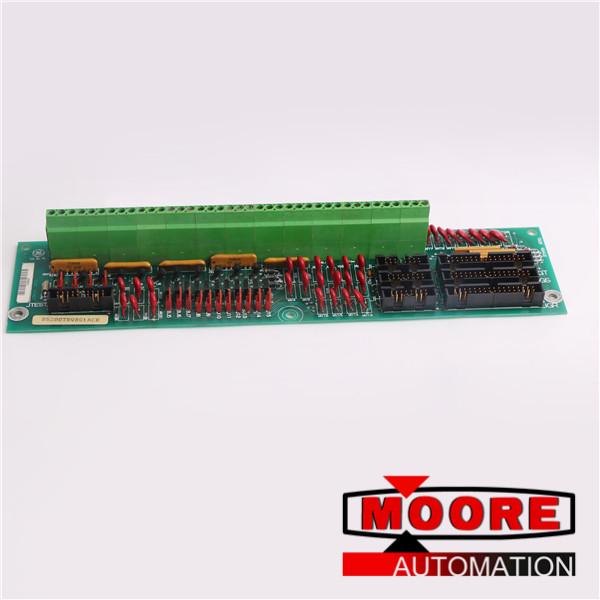

La placa de terminación analógica GE RST DS200TBQBG1A cuenta con 2 bloques de terminales. Cada bloque contiene 77 terminales para cables de señal. La placa de terminación analógica GE RST DS200TBQBG1A también contiene 15 puentes, 3 conectores de 34 pines y 3 conectores de 16 pines. Las oportunidades para diagnosticar la placa si sospecha que hay un problema son limitadas debido a la falta de puntos de prueba y LED indicadores. Los puntos de prueba proporcionan un medio para conectar los circuitos específicos de la placa a un dispositivo de prueba e identificar problemas. Los LED proporcionan un medio para obtener una indicación del estado general y la actividad de procesamiento en la placa.
Los puentes BJ1 a BJ4 de DS200TBQBG1A se utilizan para distribuir la señal de entrada del transductor de presión n. ° 1 en aplicaciones antiguas. Los puentes BJ5 a BJ7 en DS200TBQBG1A se utilizan en conexión con BJ1 a BJ4. Estos puentes en DS200TBQBG1A instalan una resistencia de carga a las señales de entrada del transductor de presión n. ° 1, lo que hace que la señal sea un miliamperio en lugar de una señal de voltaje. Los puentes BJ8 a BJ15 en DS200TBQBG1A configuran las entradas analógicas para que sean de corriente o voltaje en DS200TBQBG1A.
