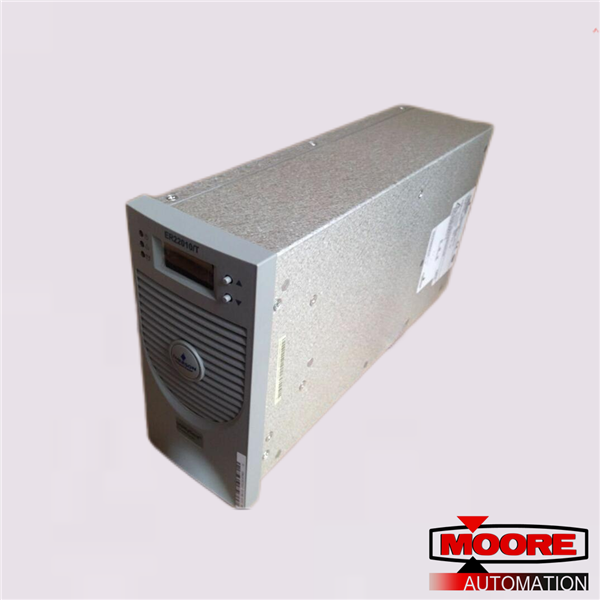

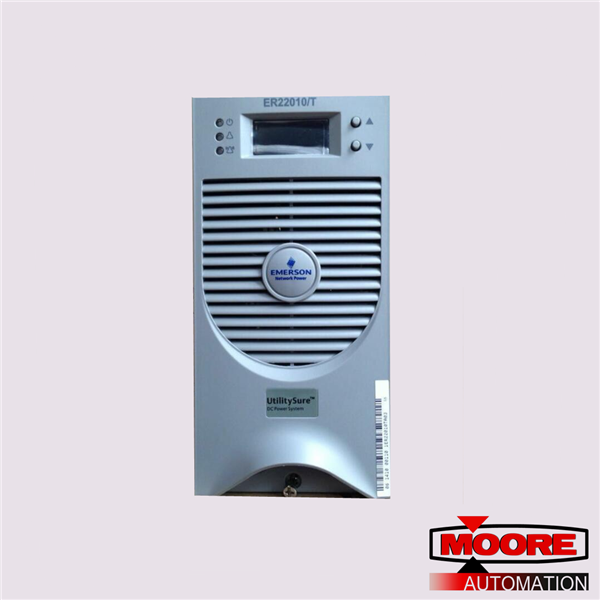

Los rectificadores Emerson constan de dos partes: PFC pasivo trifásico y circuito convertidor CC/CC. Además, están la fuente de alimentación auxiliar y el circuito de protección de detección de E/S. El principio de funcionamiento de los rectificadores se muestra en la Figura ER22010/T
1) El circuito PFC pasivo trifásico en el extremo frontal comprende EMI de entrada y PFC pasivo, que se utilizan para rectificar y filtrar la entrada de CA y para calibrar la corriente de entrada. , para garantizar que el factor de potencia del circuito de entrada sea mayor que 0,94, cumpliendo con los estándares EMI y EMC relacionados en GB/T 17794.2.2-2003, así como con el estándar de armónicos trifásicos en DL/T781-2001. .
2) El circuito convertidor CC/CC en el extremo posterior utiliza un generador PWM para controlar el voltaje CC de salida del PFC y el voltaje CC de salida mediante transformación, rectificación y filtrado de alta frecuencia. Se utiliza para convertir el voltaje rectificado del extremo frontal en la salida de voltaje CC constante según lo requiera el sistema de energía.
3) La fuente de alimentación auxiliar se encuentra entre el PFC pasivo de entrada y el convertidor CC/CC. Utiliza la salida de CC del PFC pasivo trifásico y alimenta los circuitos de control.
4) El circuito de detección de entrada puede detectar sobretensión/subtensión de entrada y falla de fase, mientras que el circuito de detección CC/CC puede detectar voltaje/corriente de salida y temperatura del disipador de calor. Todas estas señales se utilizan para el control y protección de la conversión CC/CC.
