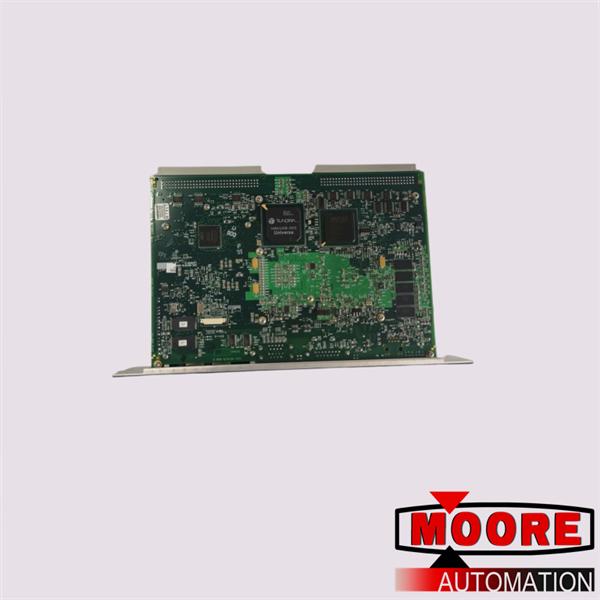

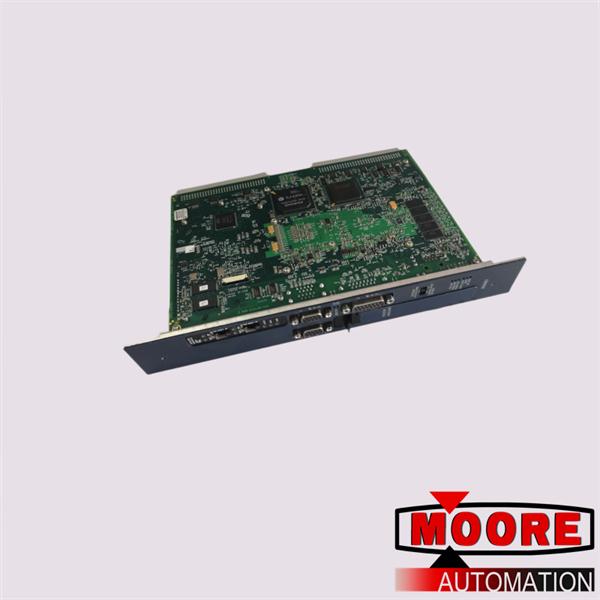

Módulo de CPU General Electric IC698CRE030-HN

La CPU IC698CRE030 es una CPU de redundancia Pentium-M con una potencia nominal de 600 megahercios. Es fabricado por GE Fanuc en la serie GE RX7i PACSystem de componentes de controladores lógicos programables.

La CPU IC698CRE030 se puede instalar en un backplane VME64 en un PLC RX7i. Este dispositivo tiene un puerto Ethernet incorporado con una velocidad de comunicación de 10 o 100 MB y que consta de dos puertos, ambos RJ-45.

Este puerto Etherent tiene un conmutador de detección automática y se puede utilizar para monitoreo en línea y para cargar y descargar datos. La interfaz Ethernet en la CPU IC698CRE030 permite a los usuarios monitorear el PLC desde un navegador web y no necesita concentradores ni conmutadores de bastidor para funcionar correctamente. La CPU redundante IC698CRE030 cuenta con 64 MB de memoria de usuario.

Además del puerto Ethernet RJ-45 dual, la CPU de redundancia Pentium-M GE Fanuc IC698CRE030 también tiene otro puerto Ethernet que es un puerto serie RS-232 utilizado para la gestión de estaciones y otros 2 puertos serie que se utilizan para la comunicación RS-232. y comunicación RS-485.

Los 3 de estos puertos serie están aislados. El puerto de comunicación RS-232 tiene un LED indicador del estado de actividad del puerto y su tipo de conector es un conector D-sub hembra de 9 pines.

Este puerto también se conoce como DCE o puerto de equipo de comunicación de datos y solo requiere un cable directo para realizar conexiones. El puerto de comunicación RS-485 de la CPU IC698CRE030 también es un puerto DCE, pero necesita cables blindados para sus conexiones. El puerto del administrador de estaciones utiliza un cable directo para conexiones RS-232 al igual que el cable RS-232 normal.
