Tarjeta General Electric IS200VVIBH1 VME

Acerca de   IS200VVIBH1

El IS200VVIBH1 desarrollado por General Electric es una placa de circuito impreso fabricada para el sistema Mark VI. El Mark VI fue uno de varios sistemas de gestión para la gestión de turbinas de gas y vapor. Esta placa funciona como una placa de monitor de vibración y procesa señales de sonda de vibración desde las placas de terminales DVIB o TVIB.

Se pueden conectar hasta catorce sondas, lo que permite a la placa digitalizar estas señales y enviarlas al controlador a través del bus VME. Las sondas de vibración se utilizan para cuatro funciones de protección, que incluyen: excentricidad del rotor, expansión diferencial y posición axial del rotor.

Los tableros de terminales que se conectan a este tablero admiten sondas sísmicas, de proximidad, de velomitor y de acelerómetro del tipo proporcionado por Bfully Nevada. Tanto en el modo Simplex como en el TMR, la energía para estas sondas se origina en la placa.

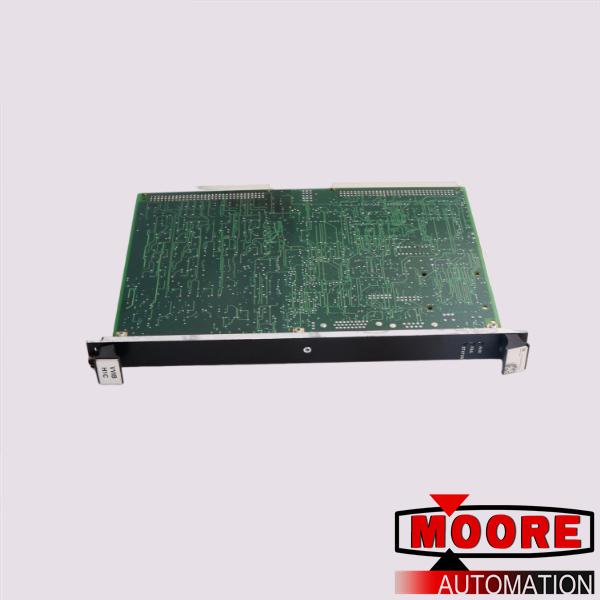

La placa ha sido diseñada con una placa frontal que se conecta a la superficie de la placa con tres tornillos e incluye tres indicadores LED etiquetados como falla, estado y ejecución. Hay dos conectores de placa posterior etiquetados como P1 y P2 y la placa tiene cuatro conectores adicionales.

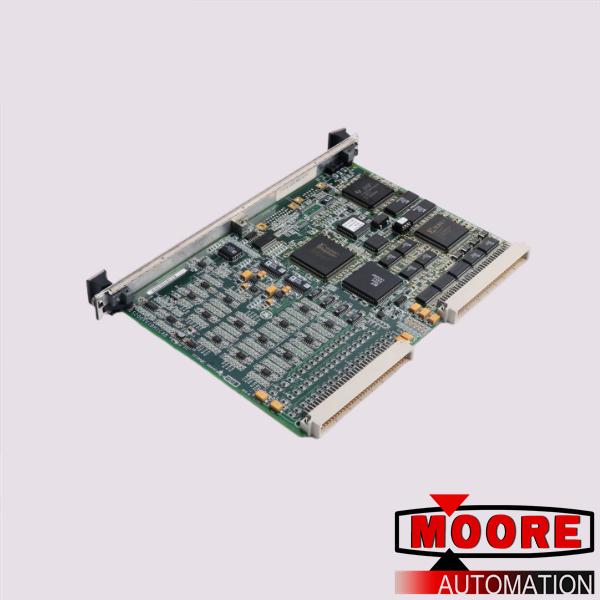

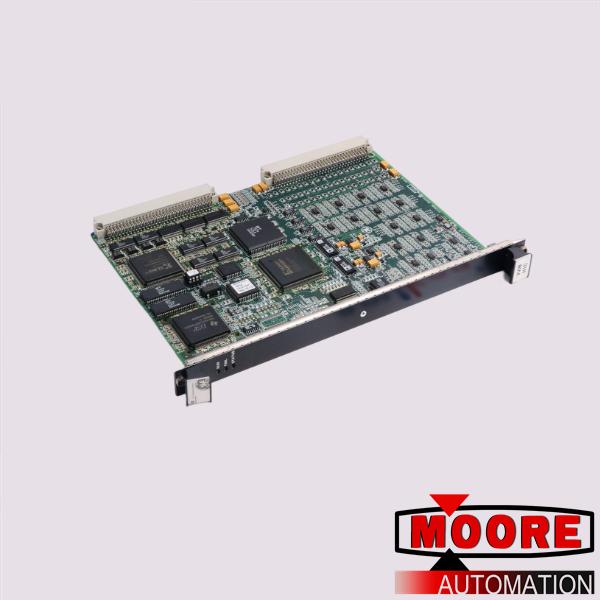

Está poblado con varias líneas de bobinas/perlas inductoras, varios diodos, condensadores y resistencias. Más de cincuenta circuitos integrados incluyen una matriz de puertas programables de campo (FPGA) Xilinx Spartan, así como varios tipos de chips RAM y SRAM.
