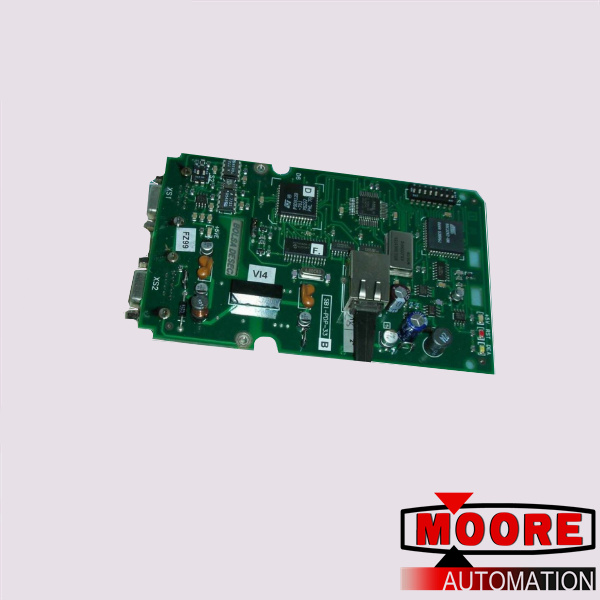

Unidad de interfaz General Electric SBI-PDP-33 B

Profibus-DP

Profibus-DP es un bus de campo diseñado para un rápido intercambio de datos relacionados con sensores/actuadores; la comunicación se establece entre una unidad central Master (PLC o PC) y unidades Slave, es decir, sensores, actuadores, variadores, etc.  El intercambio de datos es cíclico; la unidad maestra lee los datos de entrada de los esclavos y escribe los datos de salida de los esclavos.

El tiempo de ciclo del Bus es más corto que el tiempo de ciclo de la unidad central; Las velocidades en baudios para la tarjeta de interfaz Profibus-DP son de 9,6 kbit/s a 12 Mbit/s según la parte estándar de Profibus-DP.

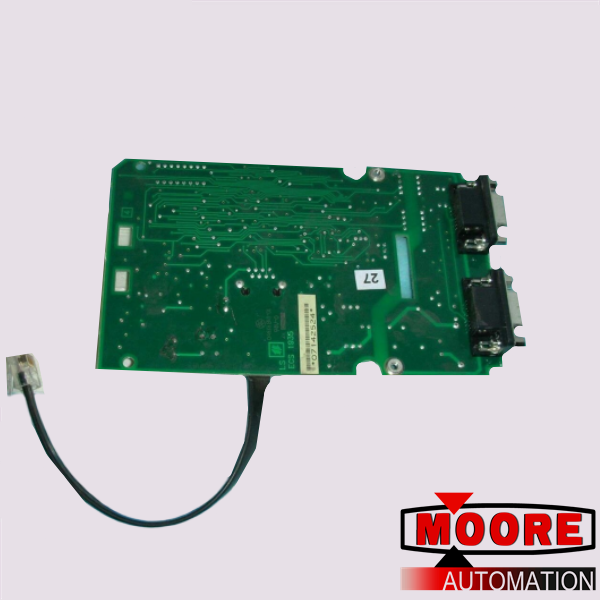

Tarjeta  de interfaz

La tarjeta se instalará en la tarjeta de regulación, de manera que el conector X0 de la tarjeta de interfaz Profibus-DP y el conector X0 de la tarjeta de regulación queden cerca uno del otro manteniendo siempre los conectores a la línea Profibus-DP dirigidos
hacia abajo.

• Para la conexión mecánica utilice el kit suministrado con la tarjeta.
• Para la conexión eléctrica utilice un cable plano de 40 pines, también suministrado.
• Para la conexión al Bus utilice un cable dúplex blindado.

Especificación técnica

Temperatura de almacenamiento: -20°... +70°C (-68...+158°F)
Temperatura de funcionamiento: 0°... +55°C (32...+131°F)
Estas temperaturas son adecuadas a los del variador al que están conectadas las tarjetas.

tarjeta OSE

La tarjeta SBI utiliza una trama de 20 bytes (16 para TPD32 con versiones de firmware anteriores a v9.200). Los primeros 8 bytes representan el canal de configuración para el intercambio de datos no cíclico, los otros 12 (8) son el canal de datos de proceso para el intercambio cíclico.
