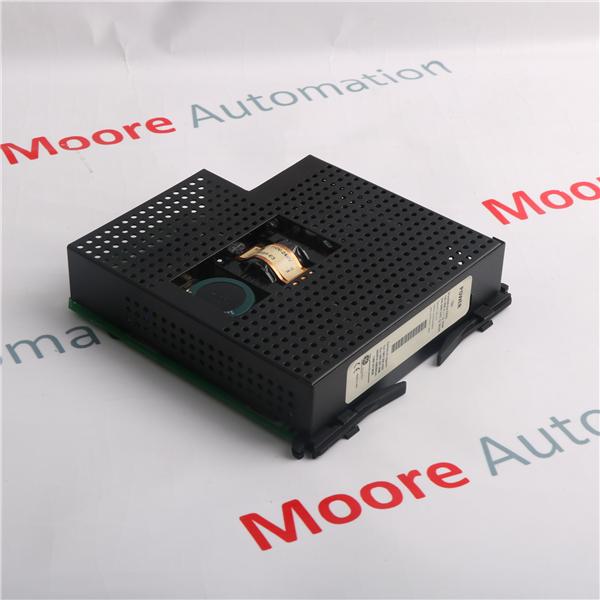

Enlace repetidor General Electric VMIVME-5531S

Descripción general

El enlace VMIVME-5531 es un método de alto rendimiento pero fácil de usar para conectar dos o más sistemas VMEbus
mediante un cable de fibra óptica. El enlace repetidor es un conjunto de dos placas que permite que las placas de E/S esclavas de VMEbus que residen en un chasis de VMEbus sean controladas por un maestro de VMEbus que reside en otro chasis.

El chasis VMEbus en el que residen los maestros VMEbus se denomina chasis primario, mientras que las placas esclavas VMEbus residen en un chasis secundario. El conjunto de dos placas está configurado como se muestra en la Figura 1 con una placa designada para el chasis principal mientras que la otra placa está designada para el chasis secundario. Un chasis VMEbus maestro puede comunicarse con varios chasis secundarios mediante el uso de múltiples enlaces REPEATER en una configuración en estrella.

El enlace es transparente al software. Cualquier maestro VMEbus en el chasis secundario. Sólo se permiten placas esclavas sin interruptor en el chasis secundario.

El vínculo entre el chasis primario y el chasis secundario se establece automáticamente cuando un maestro VMEbus (normalmente una placa de CPU) accede a cualquier placa del chasis secundario.

Cada vez que un maestro en el chasis primario emite un ciclo de lectura/escritura de VMEbus, se repetirá en el chasis secundario. Si una placa esclava en cualquier chasis secundario responde a esa dirección, la transferencia de datos (lectura o escritura) se producirá entre el chasis y se generará un acuse de recibo de transferencia de datos (DTACK) al maestro (en el chasis primario) para completar el ciclo. El chasis primario puede acceder (leer o escribir) a cualquier placa esclava en el chasis secundario. Sólo se permiten placas esclavas sin interruptor en el chasis secundario.
