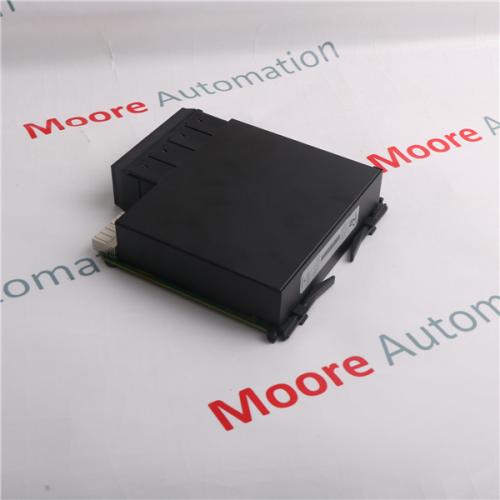

Tarjeta de comunicaciones General Electric VMIVME-6005

Descripción:

El VMIVME-6005 es un controlador de comunicaciones totalmente integrado que proporciona acceso VMEbus a ocho interfaces seriales de alta velocidad ARINC-429 . Cada interfaz ARINC-429 tiene un buffer: se pueden poner en cola hasta 255 palabras de 32 bits para su transmisión y cada receptor tiene múltiples buffers de 255 caracteres. La clasificación de etiquetas/SDI ARINC-429 se puede ordenar para ocho canales de recepción con 1024 contenedores de caracteres por canal.

El procesador de E/S 68000 descarga del VMEbus la tarea de dar servicio a los transceptores ARINC y administrar los buffers de caracteres. El procesador de E/S se comunica con el host VME a través de memoria intermedia compartida, indicadores e interrupciones (opcionales).

El VMIVME-6005 tiene una interfaz esclava VME A32/A24 capaz de realizar transferencias de datos básicas D32, D16 y D8(EO) . La placa puede configurarse mediante puentes para responder a transferencias de datos VME de supervisión, no privilegiadas o tanto de supervisión como sin privilegios.
La dirección base VMEbus del VMIVME-6005 está configurada con interruptores DIP para  ocupar un único bloque de memoria de 64 Kbytes.

El panel frontal del VMIVME-6005 cuenta con seis conectores DB-9 blindados para la interfaz con los ocho canales de transmisión ARINC-429 y los dieciséis canales de recepción ARINC-429. También se incluye en el panel frontal un interruptor de reinicio de la placa y un indicador LED de estado/salud. La alimentación del controlador de línea del transmisor se deriva de VMEbus +5 V, aunque se puede obtener capacidad de accionamiento adicional de una fuente externa de ±15 V.
