Configuración:
• Eje doble
• Enlace MACRO Opción: Fibra óptica
• Fase: 3
Características:
Cuatro entradas digitales a 24 VCC
Cuatro salidas digitales con 0,5 A a 24 VCC
Interfaz MACRO RJ45
Una entrada de codificador secundario en cuadratura por eje

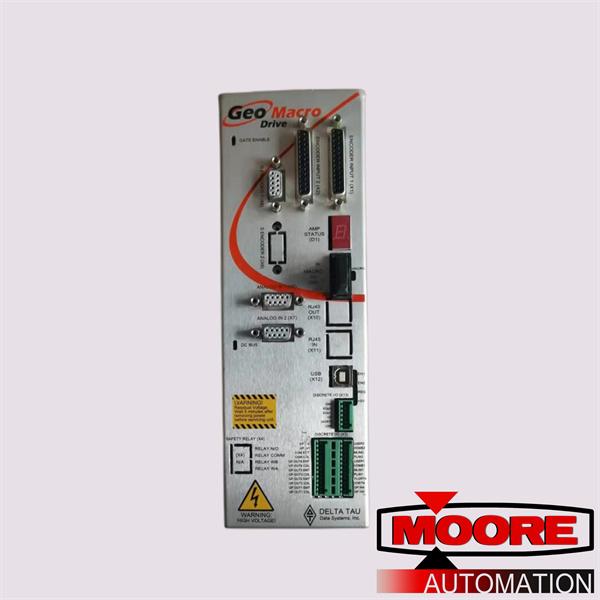

El variador de la serie Geo MACRO interactúa con el controlador a través del anillo MACRO de fibra óptica de 125 Mbit/s o RJ45 (predeterminado), aceptando valores de comando numéricos y devolviendo valores de retroalimentación numérica a través del anillo. El funcionamiento normal del anillo permite elegir entre enviar comandos PWM, comandos de par, comandos de velocidad o comandos de posición. El Geo MACRO Drive acepta muchos tipos de retroalimentación de la posición del motor para control de bucle y retroalimentación al controlador maestro. Las E/S se pueden transmitir en el anillo para una integración de alto nivel, como límites, bandera de inicio y puntos de E/S de uso general. Normalmente, los variadores Geo MACRO están controlados por una placa Turbo PMAC2 Ultralite, un sistema UMAC o QMAC, lo que proporciona una solución conveniente para el control distribuido o centralizado mediante una conexión de fibra óptica o RJ45.
