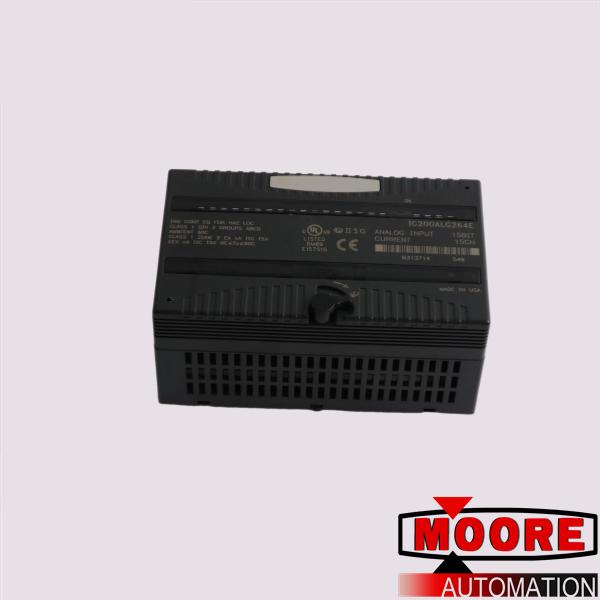

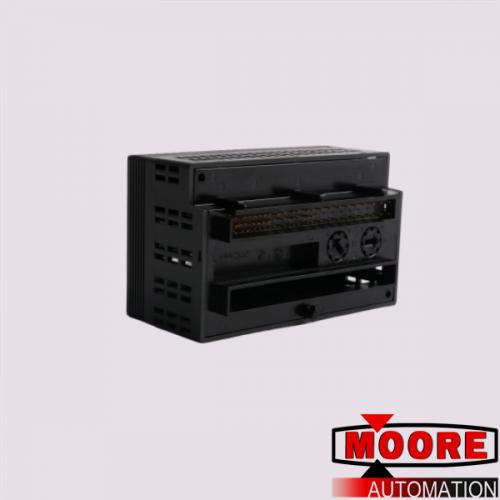

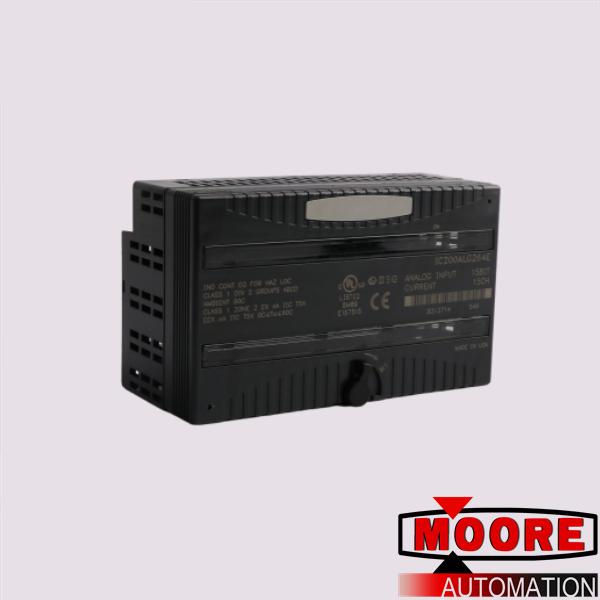

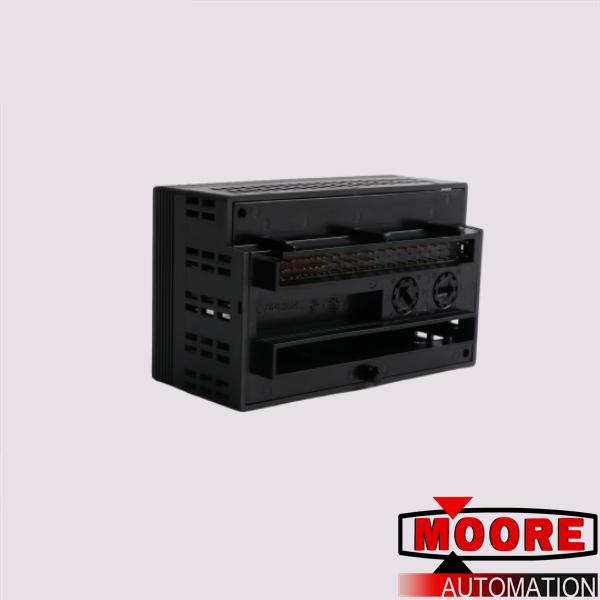

IC200ALG264F | General Electric | Entrada analógica

No de canales: 15 de un solo extremo, un grupo

Rango de voltaje: N / A

Rango de corriente: 4-20 mA, 0-20 mA

Tasa de actualización: 7.5 ms

Respuesta del filtro de entrada: 24 Hz +/- 20%

Consumo de energía: 100 mA de bus de + 5 V

Proporciona una interfaz a 15 entradas de corriente y recibe energía de la fuente de alimentación del backplane. Las entradas analógicas para este módulo en particular son de un solo extremo y todas comparten un retorno común. El IC200ALG264 es de servicio continuo de 250 VCA.

El IC200ALG264 no requiere ninguna fuente de alimentación externa para funcionar; sin embargo, la energía para los transceptores del usuario debe ser suministrada desde una fuente externa. Este módulo también tiene características adicionales como selecciones de puentes como un grupo que contiene las operaciones de rango de (4-20) mA o (0-20) mA; una resolución de convertidor de 15 bits; software configurable; y la selección predeterminada que contiene la última operación de estado. El IC200ALG264 informa la pérdida de error de alimentación interna para los circuitos del lado del campo. También informa un error de cable abierto para cada canal, pero solo cuando está en el modo de 4 a 20 mA.

Este módulo está equipado con un LED verde que enciende la energía del backplane y la energía de campo generada internamente está funcionando correctamente. Los terminales del portador de este módulo tienen un puente que se utiliza para configurar rangos de entrada de 4-20 mA o 0-20 mA. Sin embargo, el módulo solo puede aceptar señales de entrada de 4-20 mA si el puente no está instalado.

El IC200ALG264 tiene entradas analógicas que se pueden configurar por software de forma predeterminada o para mantener el último estado en caso de pérdida de energía. Para conexiones de canales analógicos, se recomienda encarecidamente un cable de par trenzado blindado. Es aconsejable conectar a tierra el cable en el dispositivo fuente, pero si por alguna razón el cable no está conectado a tierra en el dispositivo fuente, entonces el blindaje del cable debe conectarse a tierra en el módulo de E / S. La conexión a tierra se realiza mediante un terminal de E / S auxiliar.
