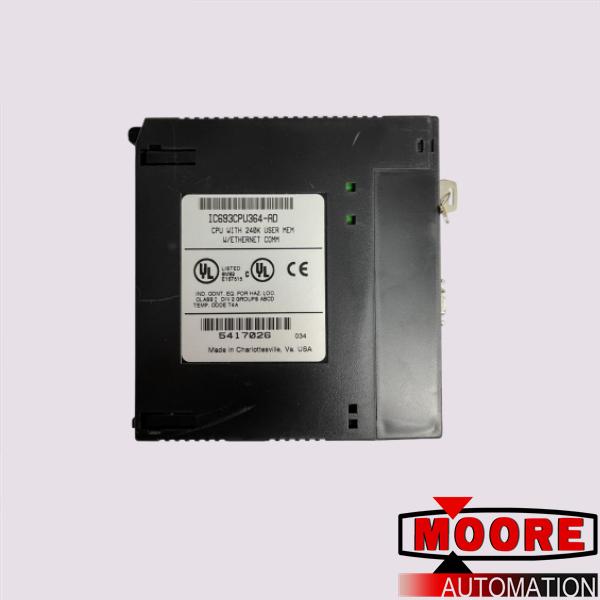

IC693CPU364 | GE Fanuc | Módulo de CPU

Una aplicación estándar para IC693CPU364 sería conectar un puerto serie de 9 pines de una computadora a través de IC693CBL316 a la interfaz Ethernet estándar de IC693CPU364. Cabe señalar que la interfaz Ethernet de IC693CPU364 es Ethernet Global Data (EGD). El beneficio de esta interfaz Ethernet incorporada es que no necesita usar un módulo Ethernet separado como CMM321 con la unidad. De hecho, puede guardar una ranura de PLC según la naturaleza integrada de un puerto Ethernet en IC693CPU364.

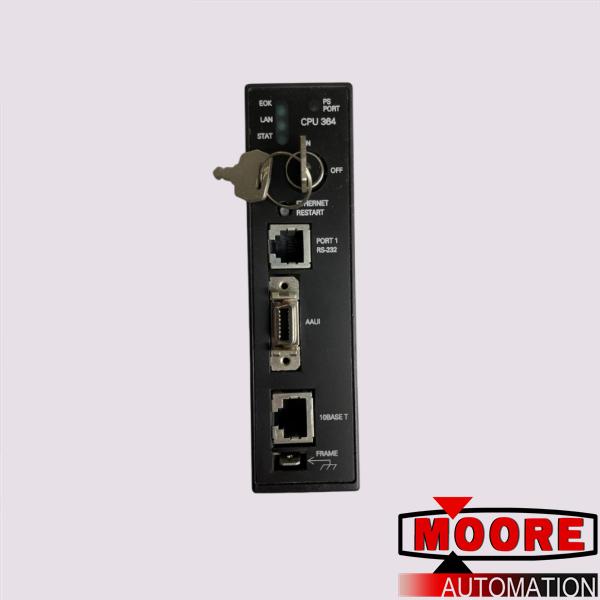

El EGD también permite que CPU364 maneje parámetros especializados que el modo de configuración de HHP no puede hacer. A diferencia de CMM321, CPU364 no requiere un transceptor externo. CPU364 tiene un transceptor integrado que se puede conectar a través del puerto 10BASE-T. Sin embargo, CPU364 ofrece algunas funciones adicionales en la capacidad de agregar un transceptor externo.

Esto se puede hacer a través del puerto AAUI que pasa por alto el transceptor interno. Otro beneficio de la interfaz Ethernet incorporada es que puede comunicarse sin utilizar el panel posterior del PLC, lo que crea una velocidad de comunicación más rápida que la que se podría lograr con módulos de CPU y Ethernet separados. Algunas cosas básicas a tener en cuenta con respecto a IC693CPU364 son que al usar CPU364 debe conectarse a la tierra del marco en la ranura donde está instalada. Puede encontrar un cable de conexión a tierra en la unidad para este mismo uso.

CPU364 utiliza el estándar de firmware flash sin EPROM y sin EEPROM. La clasificación actual en IC693CPU364 es 1A y usa GE Fanuc Fuse 44A725214 – 001. La capacidad máxima de CPU para CPU364 es de 25 MHz utilizando el procesador 80386EX. Hay 2048 puntos de entrada, 2048 puntos de salida. La memoria de registro se puede configurar de 128 a 32640 palabras. CPU364 tiene matemáticas de punto flotante basadas en firmware.
