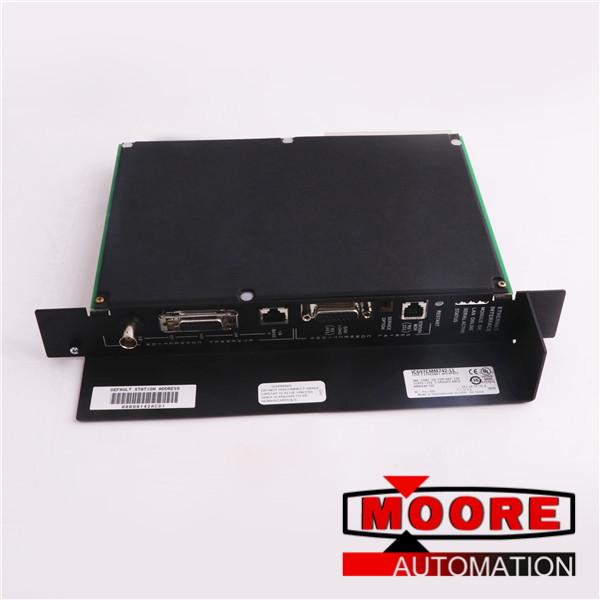

La interfaz GE Fanuc IC697CMM742 es un dispositivo de interfaz Ethernet que está hecho para los sistemas PLC GE Series 90-70. Esta interfaz Ethernet viene con 3 puertos de red que puede usar para conectar su PLC host a una LAN Ethernet. Estos 3 puertos son el puerto de red AUI, el puerto de red 10BaseT y el puerto de red 10Base2. El puerto de red AUI es un puerto de red estándar con 15 pines y puede conectarse a diferentes dispositivos con transceptores. La interfaz Ethernet IC697CMM742 viene con firmware precargado para facilitar la instalación de la interfaz, y el firmware en sí es fácil de actualizar a través de una PC que se puede conectar a la interfaz a través del puerto serie RS-485. Hay un botón en la interfaz que se puede usar para reiniciarlo.

La interfaz Ethernet GE Fanuc Serie 90-70 IC697CMM742 está diseñada para proporcionar comunicación TCP / IP a su sistema PLC anfitrión. Se instala en el sistema PLC que lo aloja al conectarse a 1 ranura en el rack de la CPU del PLC y luego al configurarse con el software de programación del PLC IC641. Se pueden instalar hasta 4 interfaces Ethernet, como la interfaz Ethernet IC697CMM742, en el mismo rack de CPU de PLC. La interfaz solo puede usar 1 de sus 3 puertos de red a la vez y seleccionará automáticamente qué puerto de red usar en un momento determinado. La interfaz Ethernet IC697CMM742 tiene 4 LED para actualizaciones de estado de la interfaz que incluyen el LED “MODULE OK”, el LED “LAN ONLINE”, el LED “SERIAL ACTIVE” y el LED “STATUS”.
