Modelo LCM100-4M/ 3M/ 2MT
Método de accionamiento Tipo de imán móvil, motor lineal con núcleo plano
Precisión de posicionamiento repetido +/-0,015 mm (deslizador único) rat i / ancho 0,1 mm (diferencia mutua entre todos los controles deslizantes)
Escala MNatm 2 Tipo electromagnético / resolución 5 um
Velocidad máxima 3000 mm/seg
Aceleración máxima 2G
Máx. carga útil 15 kg Ncte a Nate 4
Empuje nominal 48 N
Longitud total del módulo 640 mm (4M)/ 480 mm (3M) / 400 mm (para circulación de 2MT)
Máx. número de módulos combinados 16 (longitud total: 10240 mm)
Máx. número de controles deslizantes 16 (cuando se combinan 16 módulos)
Mín. paso entre deslizadores 420 mm
Diferencia de altura mutua entre deslizadores 0,08 mm
Tamaño externo máximo de la sección transversal del cuerpo ancho 136,5 mm×alto 155 mm (incluido el deslizador)
Método de soporte 1 riel guía / 2 bloques (con retenedor)
Peso del módulo 12,5 kg ( aM) / 9,4 kg (3M)/ 7,6 kg(2MT)
Peso del control deslizante 2,4 kg / 3,4 kg (cuando se utiliza el módulo de cinturón)
Longitud del cable 3 m / 5 m

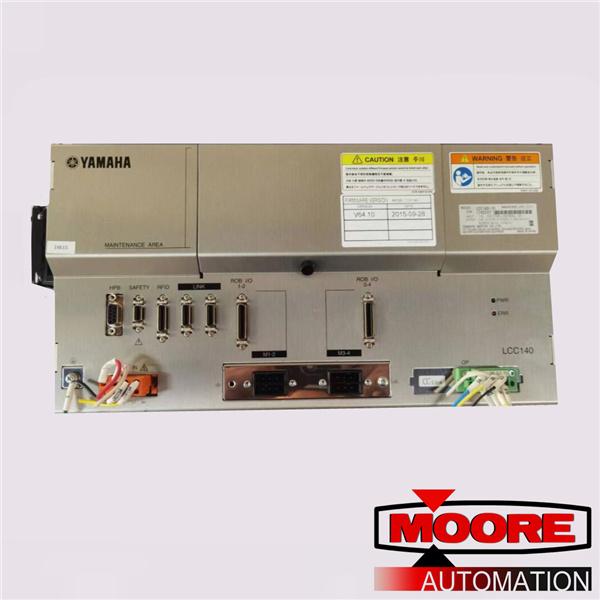

Controlador LCC140
