Triconex CM3201 Módulo de comunicación

Interfaces, Modbus maestro o esclavo, puertos serie RS-232/485 seleccionables, TriStation, Triconex Peer-to-Peer,TSAA y TCP-IP/UDP-IP

El módulo de comunicación (CM) es una interfaz opcional de tres a uno para los MP. Utilizando una variedad de métodos de comunicación, protocolos y tipos de medios físicos, el CM permite la comunicación con:⢠Computadoras host externas⢠Sistemas de control distribuido (DCS)

⢠Redes abiertas

⢠Impresora de red

s⢠Otros sistemas Trident

⢠Sistemas Tricon V9 Un único controlador Trident admite hasta dos CM en una placa base CM.

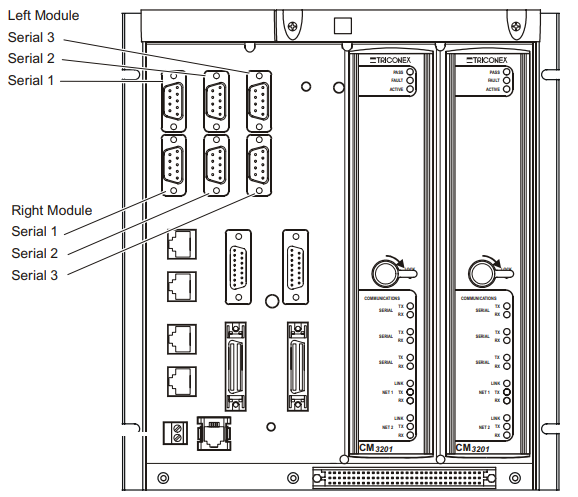

Cada CM funciona de forma independiente y admite tres puertos serie RS-232/485 y dos puertos Ethernet.

Dos CM pueden proporcionar conexiones de comunicación redundantes o puertos de comunicación independientes adicionales.

La placa base CM debe conectarse directamente encima o debajo de una placa base MP.

Se requieren dos conjuntos de interconexión MP para conectar la placa base MP a la placa base CM.

Capacidades de comunicación

Cada CM proporciona las siguientes capacidades de comunicación:

⢠Puertos serie

⢠Puertos de red

⢠Compatibilidad con protocolos

Puertos serie

Cada CM proporciona tres puertos serie RS-232/485 ópticamente aislados que el usuario puede configurar para conexiones Modbus punto a punto o multipunto (red). Se pueden seleccionar velocidades de transmisión de hasta 115 kilobits por segundo por puerto.

Puertos de red

Cada CM proporciona dos puertos de red:

⢠Un puerto Ethernet de 10 megabits, con dos conectores:

â 10BaseTâ Interfaz de unidad adjunta (AUI) para una unidad de acceso a medios (MAU) de 10 megabits

⢠Un puerto Ethernet de 100 megabits, con dos conectores:

â 100BaseTX

La interfaz independiente de medios (MII) para MAUMAU de 100 megabits se puede utilizar en lugar de las conexiones de par trenzado 10/100 BaseT RJ-45 para convertir los puertos de red CM a otros tipos de medios Ethernet o para ampliar las distancias de red.

El módulo de comunicación Triconex CM3201 es parte de los sistemas de seguridad Triconex utilizados en aplicaciones críticas para industrias como petróleo y gas, generación de energía y procesamiento químico. Facilita la comunicación confiable y de alta velocidad entre el sistema Triconex y otros sistemas o dispositivos, asegurando la transmisión perfecta de datos con fines de monitoreo y control.

Características clave:
Configuración redundante: admite redundancia para mejorar la confiabilidad y la integridad del sistema.
Comunicación de alta velocidad: diseñada para una rápida transferencia de datos para garantizar el monitoreo del proceso en tiempo real.
Compatibilidad con protocolos: compatible con varios protocolos de comunicación, lo que permite la integración con diferentes dispositivos y redes.
Transferencia segura de datos: garantiza una comunicación segura y precisa entre los controladores de seguridad y los sistemas externos.
Diagnóstico: proporciona diagnósticos integrados para monitorear la salud y el estado del módulo de comunicación.
