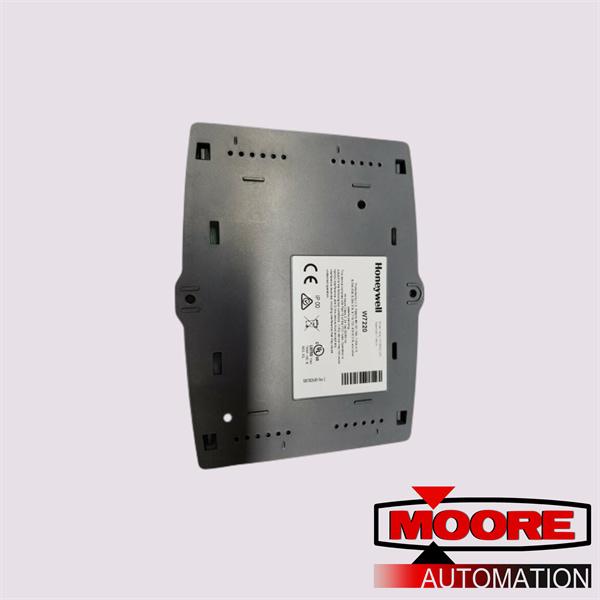

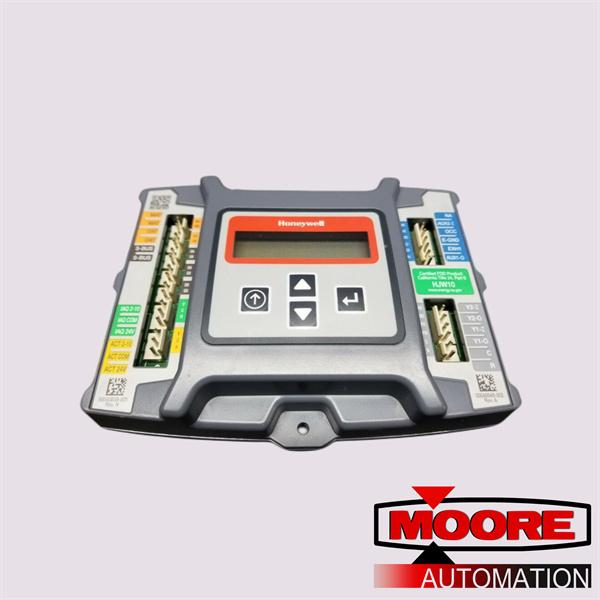

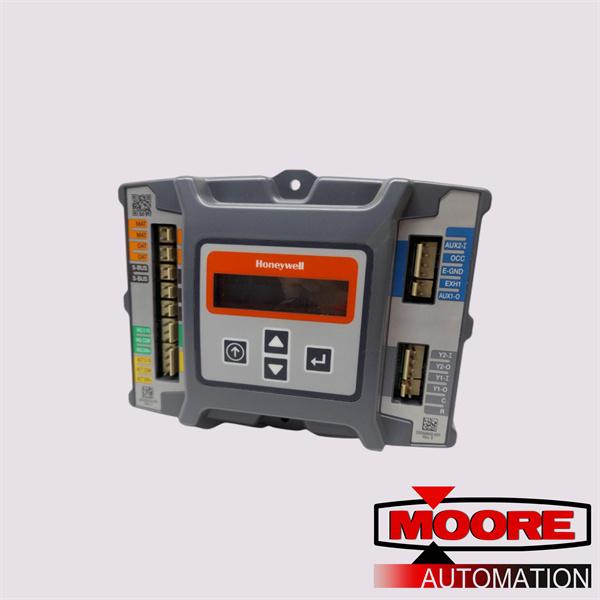

Módulo lógico del economizador JADE™ W7220
Los economizadores JADE™ W7220 se utilizan con sensores de CO2 y sensores de entalpía de estado sólido C7400 o sensores de temperatura de bulbo seco C7660. La unidad proporciona compuertas de aire exterior y de retorno para el control del enfriamiento gratuito en equipos HVAC comerciales.
Los economizadores JADE™ W7220 se utilizan con sensores de CO2 y sensores de entalpía de estado sólido C7400 o sensores de temperatura de bulbo seco C7660. La unidad proporciona compuertas de aire exterior y de retorno para el control del enfriamiento gratuito en equipos HVAC comerciales. El módulo economizador W7220 se puede configurar para 4 estrategias de economizador diferentes: bulbo seco referencial o diferencial, entalpía referencial o diferencial. El módulo economizador W7220 se puede utilizar como un módulo economizador independiente conectado directamente a un termostato comercial y sensores para proporcionar control del economizador de bombilla seca de aire exterior. El módulo economizador W7220 se puede conectar a sensores Sylk Bus opcionales para control de entalpía simple o diferencial. El módulo economizador W7220 proporciona energía y comunicaciones en el bus Sylk para los sensores. El módulo economizador W7220 detecta automáticamente los sensores mediante sondeo para determinar qué sensores están presentes. Si un sensor pierde la comunicación después de haber sido detectado, el economizador W7220 indica un error de falla del dispositivo en la pantalla o a través del terminal AUX 1 OUT programado en SYS.
Características y beneficios:
Funciona desde el termostato y el sensor de ventilación de control de demanda para proporcionar un sistema de control totalmente integrado
El paquete de control de estado sólido proporciona un control preciso, confiable y estable
El control puede atenuarse mediante el control de demanda Ventilación y ciclos del ventilador
El W7212 se usa con Honeywell Serie 72 actuadores
Combina potenciómetros de posición mínima y de control de demanda de ventilación para posición máxima de compuerta y funciones de relé de puesta en marcha del compresor con entalpía de estado sólido o control de cambio de bulbo seco simple
Terminales incluidos para cambiar entre funcionamiento ocupado y desocupado
Terminales incluidos para conectar potenciómetro remoto S963B1128 opcional para control remoto de posición mínima de compuerta
