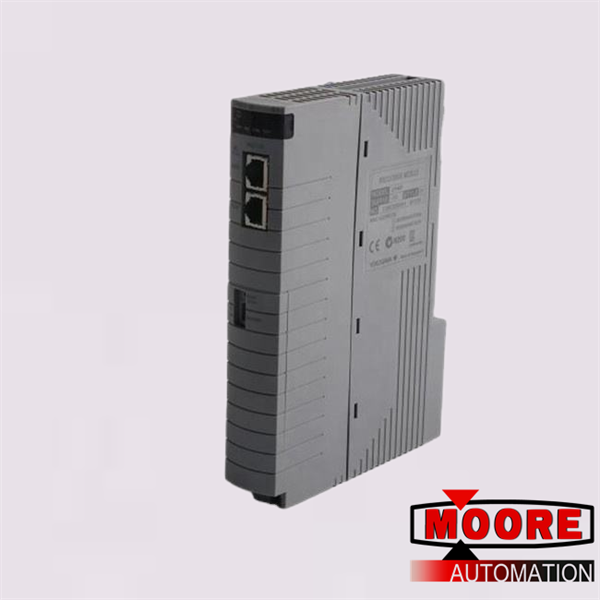

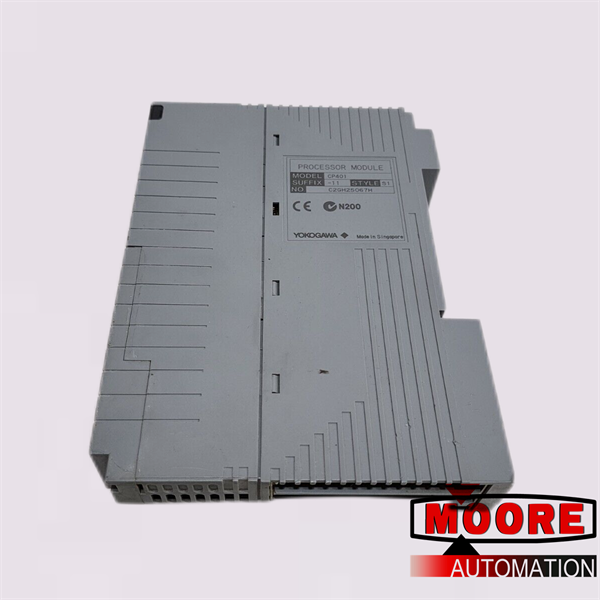

Módulo procesador YOKOGAWA CP401-11 S1

• Módulo de entrada analógica AAI141-H (entrada de corriente) 16 canales, 4 a 20 mA, no aislado
• Módulo de entrada analógica AAB141-H (entrada de voltaje/corriente) 16 canales, 1 a 5 V/4 a 20 mA, no aislado
• Módulo de E/S analógicas AAI841-H (E/S de corriente) Entrada de 8 canales/salida de 8 canales, 4 a 20 mA, no aislado
• Módulo de E/S analógica AAB842-H (entrada de voltaje/corriente, salida de corriente) Entrada de 8 canales/salida de 8 canales, entrada de 1 a 5 V/entrada de 4 a 20 mA, salida de 4 a 20 mA, no aislada
• Módulo de entrada analógica AAI135-H (entrada de corriente) 8 canales, 4 a 20 mA, canales aislados
• Módulo de E/S analógicas AAI835-H (E/S de corriente) Entrada de 4 canales/salida de 4 canales, 4 a 20 mA, canales aislados
• Módulo de entrada analógica AAI143-H (entrada de corriente) 16 canales, 4 a 20 mA, aislado
• Módulo de salida analógica AAI543-H (salida de corriente) 16 canales, 4 a 20 mA, aislado

Cada módulo de procesador tiene dos MPU. MPU1 y MPU2 montados en cada módulo realizan los mismos cálculos de control y los resultados se comparan mediante un comparador para cada cálculo. Cuando los resultados de ambas MPU son iguales, se supone que el módulo está normal y los resultados se transmiten a los dispositivos de memoria principal y a los módulos de interfaz de bus. Los dispositivos de memoria principal con ECC (código de corrección de errores) corrigen errores transitorios de bits invertidos.

• Si los resultados de MPU1 y MPU2 no son los mismos, el comparador asume que se trata de un "cálculo anormal", el módulo de procesador activo se cambia a otro.

• Watch Dog Timer detecta funciones anormales del módulo de procesador activo. En caso de que se detecten funciones anormales, el módulo de procesador activo se cambiará a otro módulo de procesador.

• El módulo de procesador en espera realiza los mismos cálculos que el módulo activo y es posible cambiar al estado activo sin interrupción.

• El módulo procesador con error de cálculo realiza un autodiagnóstico; Si no se supone que el hardware sea anormal, el error se supone transitorio y el estado del módulo se recupera de "anormal" a "en espera".

 • La interfaz Vnet/IP es una interfaz disponible para redundancia dual montada en la CPU y conectada a un bus de control de redundancia dual.
