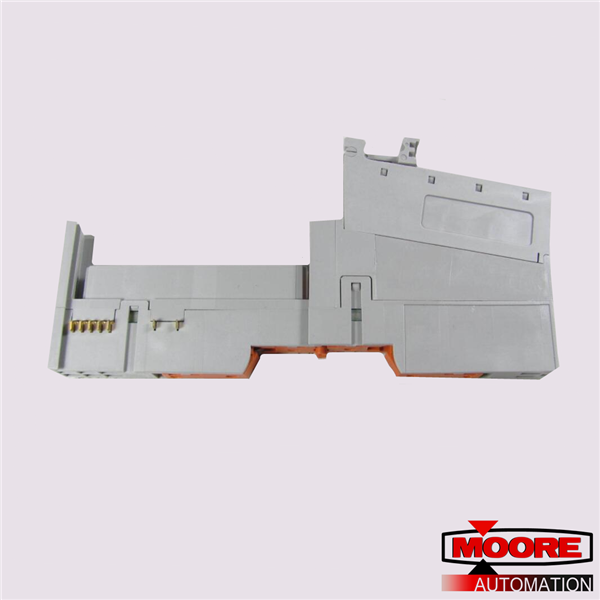

El 1734-TBS es una base terminal POINT I/O. Tiene 8 Posiciones y un Tipo Abrazadera de Resorte-Clamp RTB.
Este conjunto de base de terminal POINT I/O, el 1734-TBS, de , pertenece al sistema POINT I/O que forma parte de una serie de automatización de sistemas de E/S distribuidas que intenta acercar los módulos a sus dispositivos de campo. El 1734-TBS ayuda a ampliar la usabilidad de este sistema manteniendo sus dimensiones compactas y proporcionándole piezas terminales extraíbles; Este terminal de cableado tiene un bloque de terminales extraíble (RTB) con ocho (8) abrazaderas de resorte para terminación de cables. La base 1734-TBS está diseñada para aceptar muchos tipos diferentes de módulos de E/S, así como para permitir el intercambio en caliente seguro y RIUP (Extracción e inserción bajo alimentación). Una de las ventajas de esta unidad es que el terminal base se puede montar horizontalmente o verticalmente
el diseño compacto es muy importante para el sistema POINT I/O; el 1734-TBS está contenido en una carcasa de dimensiones razonables (65 x 12 x 160 milímetros) e incluye una variedad de tamaños de cables de 0,34 a 2,1 milímetros (22 a 14). AWG). Otras características descriptivas incluyen su peso de 87,0 gramos (3,07 onzas), un voltaje de alimentación de 300 voltios, una corriente máxima de 10 A y un voltaje de alimentación del bus de 120 a 240 voltios CA o 28,8 voltios CC. una base del módulo de cableado, un RTB, una manija para la extracción del RTB, piezas laterales de enclavamiento, un sistema de bloqueo con tornillos para instalación en carril DIN y una llave mecánica naranja. Para reemplazar el RTB del módulo, solicite la pieza que corresponde al RTB. número 1734-RTBS.
