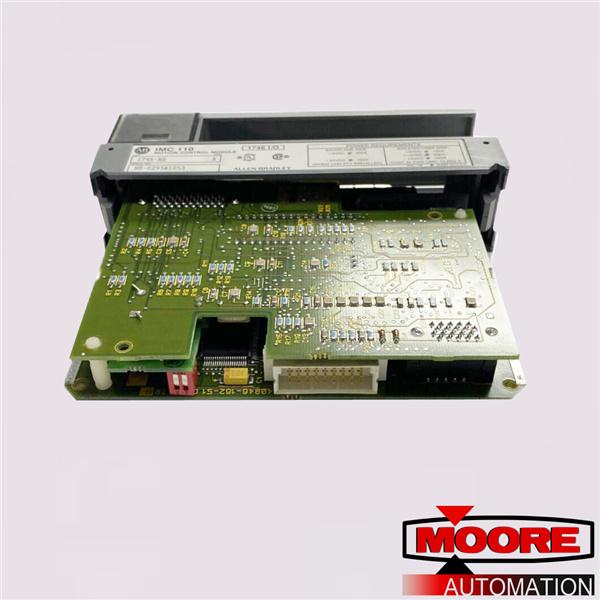

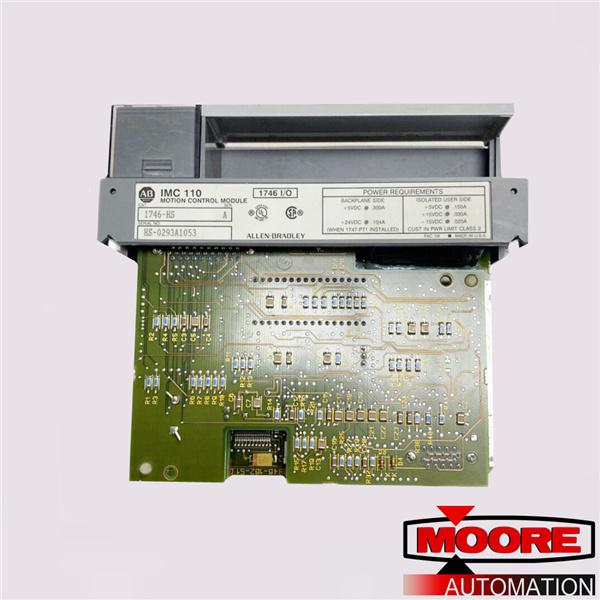

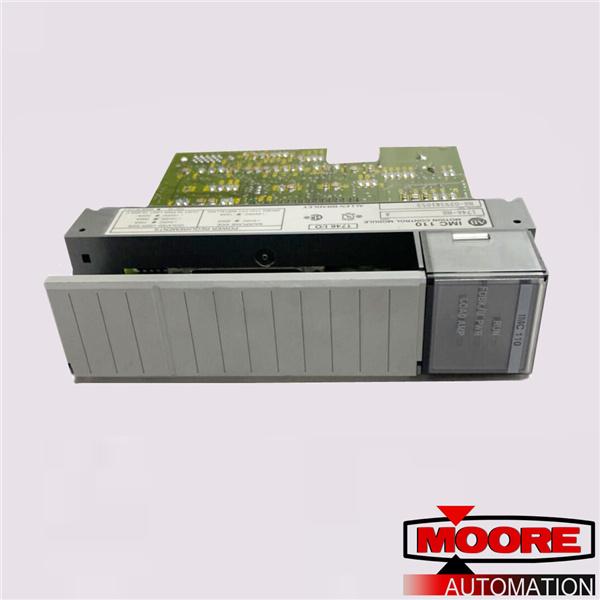

El 1746-HS es un sistema de control de movimiento SLC 500 IMC 110. Este sistema de control de movimiento IMC 110 tiene entradas de 24 voltios CC y salidas de 24 voltios CC con una corriente de placa posterior (24 voltios) de 104 miliamperios.
El 1746-HS es un módulo de control de movimiento IMC 110 para un sistema SLC 500. Dispone de 24 Voltios de Entradas y Salidas CC con una Corriente de Backplane de 300 mA a 5 Voltios CC y 104 mA a 24 Voltios CC. Con una frecuencia de entrada de 300 kHz y un tiempo de actualización de 4,8 milisegundos, su respuesta al paso es de 100 milisegundos para entrada y 2,5 milisegundos para salida. Requiere una ranura para su instalación en un chasis de sistema SLC 500 y es compatible con todos los procesadores SLC excepto los procesadores SLC 5/01 y SLC 5/02. Dependiendo de la aplicación para movimientos incrementales, absolutos o de velocidad, el 1746-HS puede ser programable.
El módulo de control de movimiento 1746-HS utiliza un sistema de desarrollo fuera de línea (ODS) que permite al usuario utilizar una computadora compatible para crear, editar y documentar archivos de parámetros de máquina ajustables (AMP) y lenguaje de administración de movimiento (MML). Para la comunicación, utiliza un puerto RS-485 para descargar directamente archivos AMP y MML. También admite la restauración de proyectos respaldados para su uso posterior.
