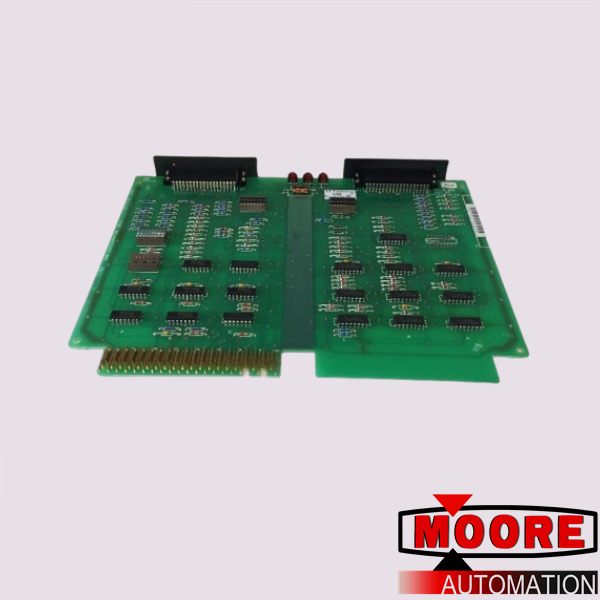

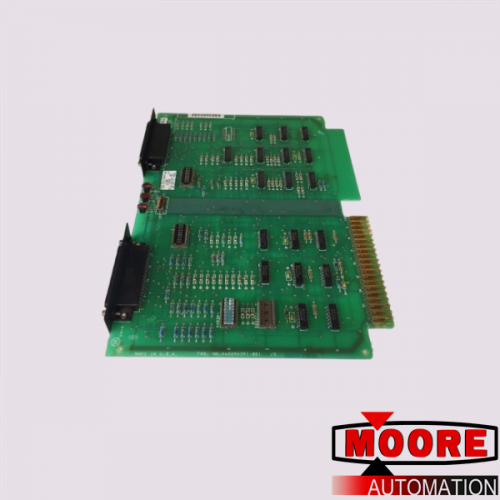

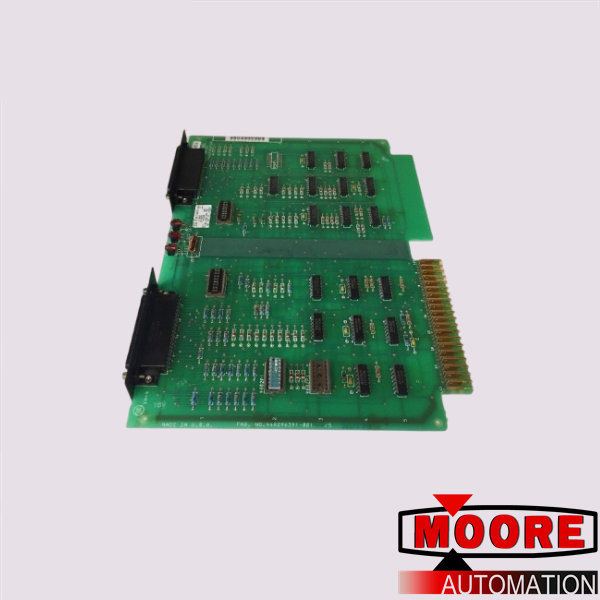

Módulo receptor de E/S General Electric IC600BF800

El módulo IC600BF800 es un módulo receptor de E/S local fabricado por GE Fanuc como miembro de la línea de productos GE Serie 6. Este módulo de E/S está diseñado para los módulos PLC Serie 6 que se utilizan en todos los bastidores de E/S, excepto el primer bastidor de entrada/salida en la estación de E/S remota. Proporciona una interfaz para los datos, direcciones y señales de control entre la CPU y los módulos de E/S de esta serie. El módulo receptor de E/S GE Fanuc IC600BF800 proporciona la conexión en cadena a los otros bastidores de E/S Serie 6 de la cadena.

Este módulo receptor de E/S está diseñado para monitorear 3 condiciones de error diferentes. Estas condiciones incluyen errores de alimentación en cadena y errores en la continuidad de los racks de E/S aguas abajo. El tercer tipo de error son los errores en la paridad de los datos de salida de la CPU, ya que son controlados por el módulo transmisor de E/S y los módulos receptores de E/S detectados que están aguas abajo (también conocidos como errores de paridad en cadena) y errores de paridad en los datos. salida de la CPU (también conocidos como errores de paridad local).

 También hay indicadores LED correspondientes para indicar todos estos errores que se pueden ver en la placa frontal del módulo receptor de E/S local GE Fanuc IC600BF800. Los indicadores LED se apagan cuando el módulo IC600BF800 detecta fallas y simplifican el proceso de resolución de problemas. El módulo receptor de E/S local IC600BF800 viene preinstalado y configurado por el fabricante en los bastidores de E/S intermedios de la cadena tipo margarita.

Sin embargo, los operadores de este módulo deben reconfigurar este módulo GE Fanuc para que haya una terminación adecuada para el bus de E/S cuando el módulo deba instalarse en el extremo de la cadena tipo margarita de la estación de E/S. También agrega bits de paridad a los bytes de datos generados por los módulos de E/S residentes y transfiere los bits de paridad generados por los módulos de E/S.
