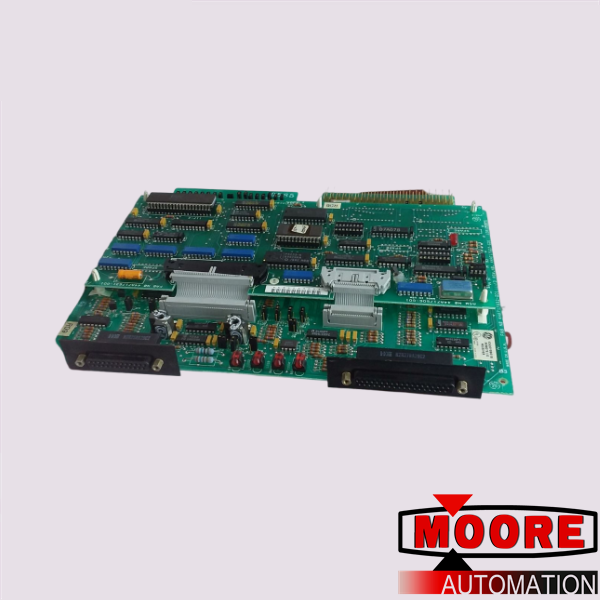

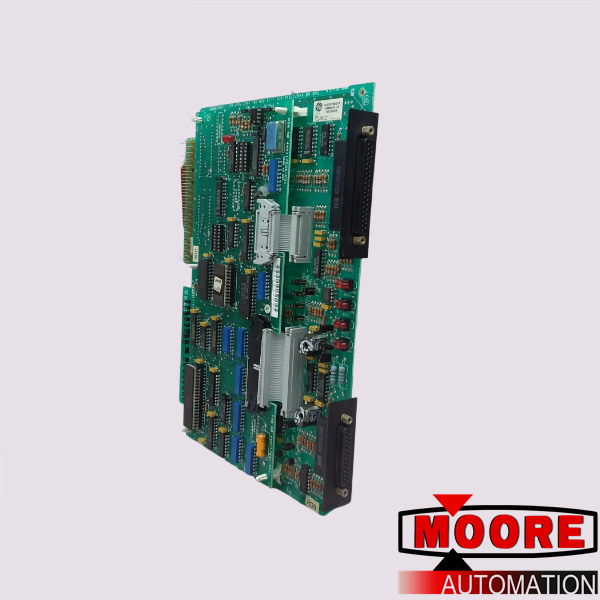

Módulo receptor de E/S General Electric IC600YB801

El módulo GE Fanuc IC600YB801 es un módulo receptor de E/S remotas Serie Six que monitorea 3 condiciones de error que incluyen errores en la paridad local de la salida de datos de la CPU, errores en la alimentación en cadena y continuidad de los bastidores de E/S aguas abajo. del módulo IC600YB801 y errores en la paridad de cadena de los datos de salida de la CPU que son controlados por un módulo transmisor de E/S y detectados por otros módulos receptores de E/S posteriores.

Tenga en cuenta que el dispositivo controlador remoto utiliza 8 referencias de entrada que proporcionan información a los usuarios y 8 referencias de salida que están reservadas para uso futuro en diferentes aplicaciones. Las referencias de entrada y salida se utilizan de acuerdo con la selección que realizan los usuarios con los interruptores de dirección del rack de E/S.

La información de cableado del módulo receptor GE Fanuc IC600YB801 está impresa en una etiqueta en el módulo. Esta etiqueta identifica el módulo como módulo de CA, módulo de CC o módulo de tipo de nivel de señal y la etiqueta está codificada por colores. El módulo de CA tiene una etiqueta roja, el módulo de CC tiene una etiqueta azul y el módulo de nivel de señal tiene una etiqueta gris. El módulo IC600YB801 dispone de borneras universales de hasta 16 puntos. Los tableros de terminales son adecuados para conexiones de cableado de campo hacia y desde dispositivos de E/S suministrados por el usuario.

La capacidad de desmontaje del módulo facilita el precableado del cableado de campo a los dispositivos de entrada y salida suministrados por el usuario y también facilita el reemplazo del módulo en el campo sin interferir con el cableado de campo existente. El conjunto de conexión rápida del bloque de terminales (TBQC) permite la conexión rápida de algunos módulos discretos de 16 o 32 puntos a bloques de terminales interpuestos. Tenga en cuenta que al instalar el módulo IC600YB801, se necesitarán aproximadamente 2 horas para cablear el módulo de 16 puntos desde un PLC a los bloques de terminales interpuestos.
