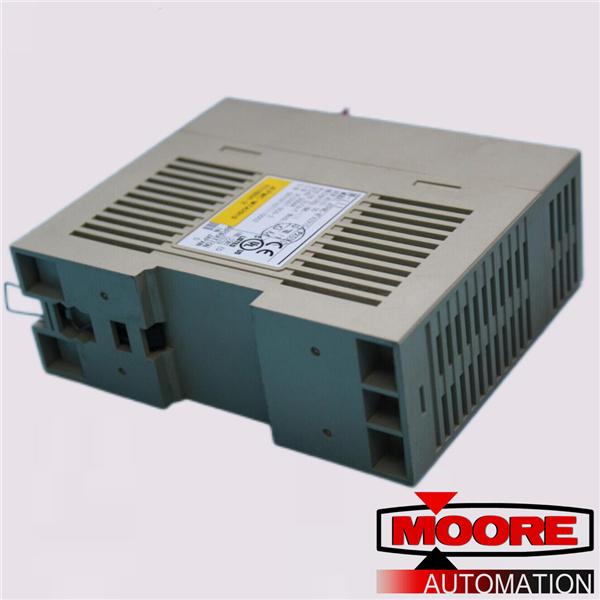

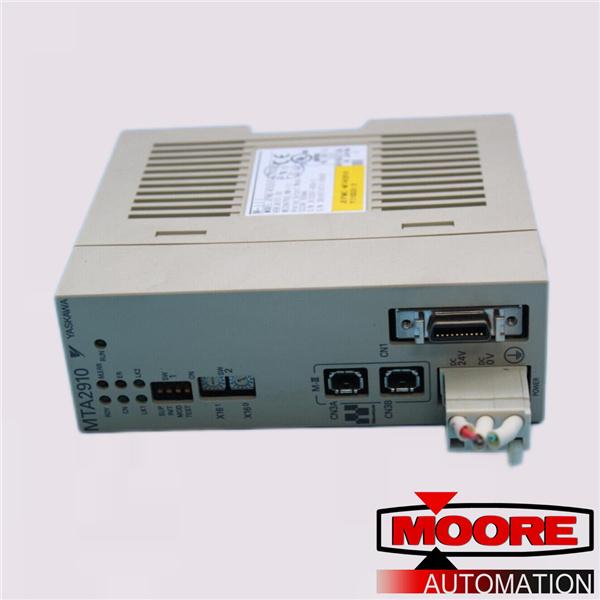

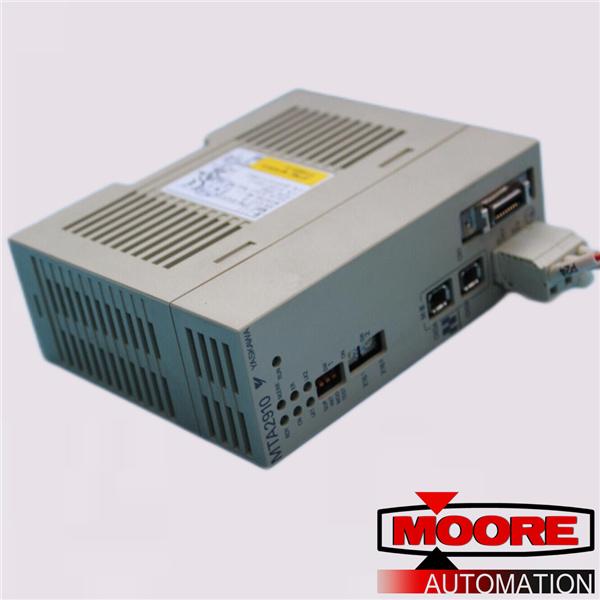

El Módulo de Salida Analógica, modelo: JEPMC-MTA2910-E (en adelante Módulo MTA2910), tiene cuatro canales. Hay dos rangos de salida analógica disponibles: -10 a +10 V, 0 a +10 V.
Configuración del modo de salida
El módulo MTA2910 tiene dos modos de salida:
• Modo de voltaje 1 (rango de salida: −10 a +10 V)
• Voltaje Modo 2 (rango de salida: 0 a +10 V)
El modo de salida debe configurarse individualmente para todos los canales que se utilizarán.
Por lo general, no es necesario ajustar los ajustes de compensación/ganancia. El módulo MTA2910 se ajustó antes del envío
para que se emita el valor de registro de salida apropiado para el rango de voltaje especificado. Si
se requieren ajustes más precisos , utilice el siguiente procedimiento para ajustar la compensación/ganancia.
1. Envíe un comando DATA_RWA (asíncrono) o un comando DATA_RWS (síncrono) desde el
controlador host al módulo MTA2910.
2. Establezca el valor de salida analógica en los datos de comando del canal para el cual se va a
ajustar el valor de compensación en 0 (0 V) y mida el voltaje de salida (AO1).
3. Calcule la compensación del voltaje de salida usando la siguiente ecuación y establezca el
valor de compensación calculado del canal usando un comando PPRM_WR.
Valor de compensación = AO1 × (−3127,6) (redondeo por debajo del punto decimal)
4. Envíe un comando DATA_RWA (asíncrono) o un comando DATA_RWS (síncrono) desde el
controlador host al módulo MTA2910.
5. Establezca el valor de salida analógica en los datos de comando del canal para el cual se va a ajustar el valor de ganancia
en 31276 (10 V) y mida el voltaje de salida (AO2).
