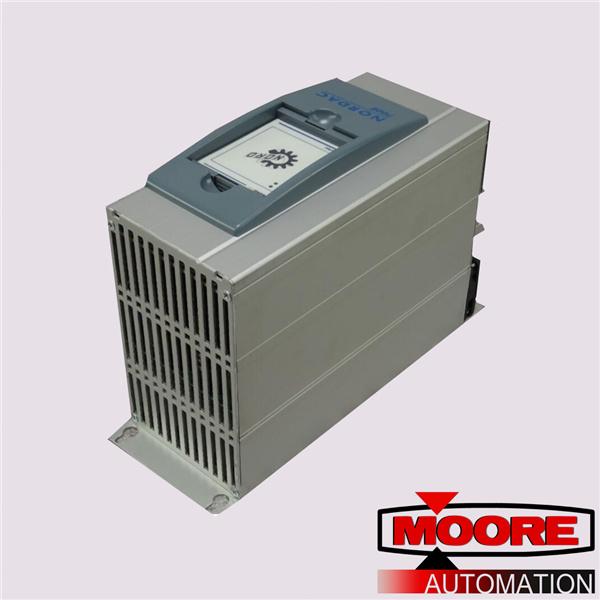

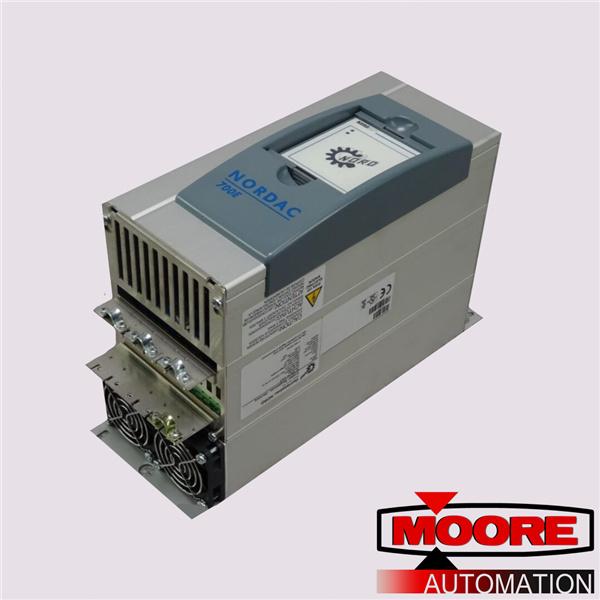

Los variadores de frecuencia NORDAC SK 700E están disponibles en varios tamaños dependiendo de la potencia. Cuando se instala en un gabinete de control, el tamaño, la disipación de energía y la permanente. Se debe tener en cuenta la temperatura ambiente para evitar fallos del dispositivo.
El equipo requiere suficiente ventilación para protegerlo contra el sobrecalentamiento. Aquí se aplican valores de referencia para los espacios encima y debajo del convertidor de frecuencia dentro del armario de control. (hasta e inc. 22 kW, por encima de > 100 mm, por debajo de > 100 mm y desde e inc. 30 kW por encima de > 200 mm, por debajo de > 200 mm) Los componentes eléctricos (p. ej., conductos para cables, contactores, etc.) se pueden ubicar dentro de estos límites. Para estos componentes existe una distancia mínima de separación del convertidor de frecuencia en función de la altura. Esta distancia debe ser como mínimo 2/3 de la altura del objeto. (Ejemplo: conducto para cables de 60 mm de alto 2/3 60 mm = espacio de 40 mm) Espacios laterales adicionales para dispositivos de hasta e inc. No se requieren 55kW. El montaje puede realizarse uno al lado del otro. La posición de instalación es normalmente vertical. Debe asegurarse de que las aletas de refrigeración en la parte posterior del dispositivo estén cubiertas con una superficie plana para garantizar una buena convección.
“Adecuado para uso en un circuito capaz de entregar no más de 5000 amperios rms simétricos, 380…480 voltios (trifásico)” y “cuando está protegido por fusibles de clase J de 600 V” (convertidor de frecuencia tamaño 1… 4), resp. "cuando está protegido por fusibles de clase R de 600 V o más rápidos" (convertidor de frecuencia de tamaño 5...7) como se describe en el Capítulo 7.4." Adecuado para uso en un circuito capaz de entregar no más de 5000 A (simétrico), 380...460 voltios ( trifásico) y cuando están protegidos por "fusibles clase J de 600 V" (variadores de frecuencia de tamaño 1 ... 4) o un "fusible clase R de 600 V o más rápido" (variadores de frecuencia de tamaño 5 ... 7) como se describe en el Cap. Los variadores de frecuencia NORDAC SK 700E tienen protección contra sobrecarga del motor.
